バレルカム設計製作支援ソフトウェア　Barrel_Cam

基本情報

設計製作支援ソフト「Barrel_Cam」は、インデックス・バレルカム（円筒溝カム）を設計製作支援するソフトウェアです。 データ入力フォームにて寸法データの入力とカム曲線の選択あるいは設計をします。作成したデータは、ファイルに保存したり開くことができます。デザインフォームでは、カム形状やインデックス動作・カムフォロアの接触軌跡などを回転シュミレーションすることができます。カムの工具中心データや輪郭データをテキストファイルに保存してNC加工に使用することができます。また、作図したバレルカム展開図や組立図をDXFファイルに保存することができます。さらに、今回バージョンアップしてDXFカム溝リード3Dデータを作成、FreeCADにドラック＆ドロップしてボディから切り取ることによってバレルカムのモデリングができるようになりました。新機能を追加し、バレルカムの正確な立体形状を確認シュミレーションすることで設計製作支援がより向上致しました。

価格帯

10万円 ~ 50万円

納期

2・3日

※お支払方法によって納期が変動します。

用途／実績例

インデックスドライブ。 自動組み立て機全般および管球自動機械他。 食品包装機械。

詳細情報

•

  インデックス・バレルカムのモデリング例 バレルカム設計製作支援ソフトで作成したDXFファイルを出力して、三次元CADにインポートしてモデリングをした図。(別途、三次元CADソフトが必要です。)

•

  バレルカムのデータ入力フォーム ２１種類のカム曲線やユニバーサル曲線の中よりカム曲線の選択・データ作成フォーム。データ入力して、カム曲線の変位・速度・加速度・慣性トルクのグラフを作成を確認、ファイル保存・呼び出し等を行う。

•

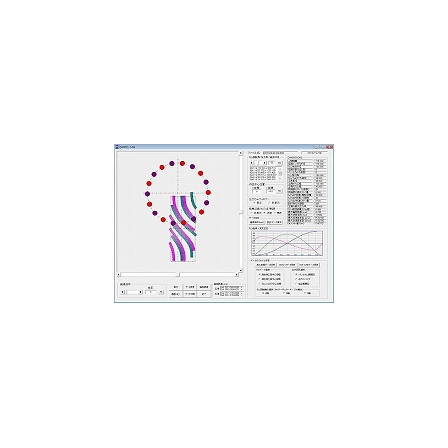

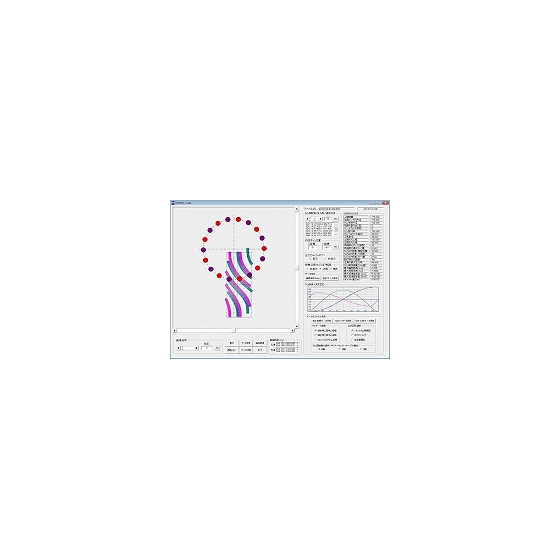

  デザインフォーム インデックス・バレルカム機構の展開図の作図、間欠回転動作、カム展開図のＤＸＦ保存、ＮＣデータ保存、設計データの保存・印刷を行います。

•

  FreeCAD対応のカム溝、停留部のDXFファイルの作成を行います。 ◾カム溝のリード部の３次元DXFファイルの作成。 ◾カム停留部のDXFファイルの作成。 ◾輪郭修正したカム溝のリード部のX-Y-Z座標データを作成。 ◾作成したDXFファイルは、FreeCADにドラック＆ドロップして入力することができます。

•

  Barrel_Cam設計製作支援ソフトで作成したカム溝DXFファイルをFreeCADにドラック＆ドロップして、カム溝リード部をカムボディから切り取ることでバレルカムのモデリングを作成することができます。
