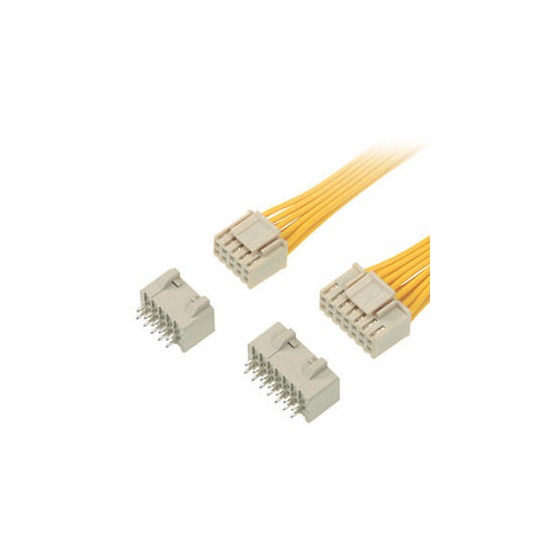

2.54mmピッチ コネクタ
●アウターロック方式の採用により、ハウジングとウエハーの脱着作業性が向上。 ●ハウジングロックの両サイドに設けた2本のリブにより、ウエハーへの逆挿入を防止。 ●中継用RMDコネクタとプラグハウジングが同一で使用できるので、基板用と中継用が同一部品及び同一回路等で構造的に使い分ける場合、ハーネスが共用可能。
この製品へのお問い合わせ
基本情報
ーー製品仕様ーー 極数 ：10〜40P（偶数極） 極間ピッチ ：2.54mm 定格電圧 ：AC.DC250V 定格電流 ：3A 耐電圧 ：AC1000V/1分間 絶縁抵抗 ：1000MΩ以上 使用温度範囲 ：−40〜＋85℃ 適用プリント基板厚み：1.2〜1.6mm 適用プリント基板穴径：φ1.0±0.05mm 適用電線範囲 ：AWG #22〜#28 端子番号アプリケータ 725416-2MAC#22 ～ #280.88 ～ 1.7mmTJS-24800– 725416-7AC#22 ～ #280.88 ～ 1.7mmTJS-24800A–
価格帯
納期
用途／実績例
お問合せください
カタログ（2）
カタログをまとめてダウンロード
企業情報
「期待を超える「ものづくり」「価値づくり」でお客様のベストパートナーとなる」をビジョンに掲げ、製品事業ごとにグローバルでの製品開発を推進し、知的財産権に基づく先端技術開発型企業を目指してまいります。 取扱い製品は下記の通りです。 【コネクタ】 ・コネクタ ・端子 【圧着機械】 ・全自動端子圧着機 ・半自動端子圧着機 ・アプリケーター 【プレス】 ・サーボプレス ・油圧プレス 【バイス】 ・精密ステンレスバイス ・マイクロバイス ・精密サインバイス ・精密サインプレート ・ワイヤー加工ツーリング ・精密工具 ・サインバー ・ロータリーチャック ・面取り機 ・面取機
