端面とピン穴をシングルチャック精密加工。高精度と高速・短時間での加工を実現

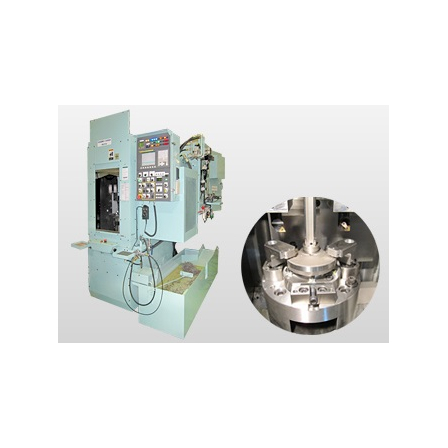

旋盤 「クランクシャフト複合加工機」は、分割型クランクシャフトのフランジ端面とピン穴の仕上げ加工をシングル・チャックで連続して行う専用機です。 分割型クランクシャフトで一番クリティカルな部位の平行度や直角度の寸法精度を維持し、静粛なエンジン作りに貢献しています。 【特徴】 ○高精度と高速・短時間での加工を実現 ○分割型クランクシャフトのフランジ端面と ピン穴の仕上げ加工をシングル・チャックで連続して行う専用機 ○分割型クランクシャフトで一番クリティカルな部位の平行度や 直角度の寸法精度を維持し、静粛なエンジン作りに貢献 ○立形旋盤の特性をフルに生かし、高精度と高速・短時間での加工が可能 詳しくはお問い合わせ、またはカタログをダウンロードしてください。
この製品へのお問い合わせ
基本情報
【仕様】 ○最大振り(mm)：Φ300 ○適正加工外径(mm)：Φ150 ○適正加工長(mm)：100 ○主軸数：1 ○主軸端形状：20BR/Q (Φ100) ○主軸回転数(min-1)：MAX. 2,500 ○X軸ストローク(mm)：180 ○Z軸ストローク(mm)：270 ○総使用電力(KVA)：20 ○床面スペース(mm)：W1800xL2300xH2500 ○機械重量(kg)：3,000 ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格情報
お問い合わせ下さい。
納期
※お問い合わせ下さい。
用途／実績例
●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
「当社は、ヤンマーグループの一員としてグループ各社に機器を供給すると同時 に、独自製品の開発・製造を行い、油圧機器・無段変速機(HST)・トランスミッショ ン・マリンギアは「TUFF TORQ(タフトルク)」ブランド、工作機械は「KANZAKI」ブ ランドで国内外のお客様に広くお届けしています。
