４面研削、歯面研削で歯車精度はKHK R 1級 歯面硬度は55～60HRC 歯部のみ浸炭焼入れ製品なので取付穴は自由に加工可

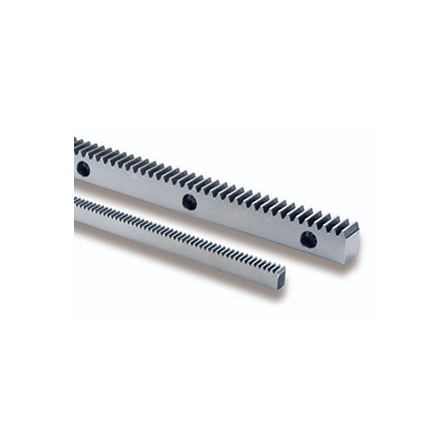

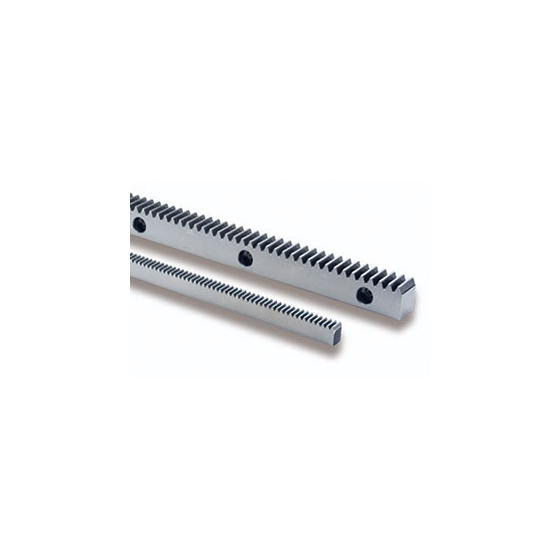

焼入歯研ラック 「MRGF/MRGFD」は、歯部のみ浸炭焼入れを施し、歯面研削をした高強度で高精度な歯研ラックです。 ラックの長手方向4面とも研削し、最大曲り量は全長500ｍｍで0.05ｍｍで仕上がっています。 ・モジュール1.5～3 ・サーキュラピッチ5、10 ・取付穴付きDタイプもご用意 【特徴】 ○高強度で高精度な歯研ラック ○歯部のみ浸炭焼入れ施しているため、取付穴は自由に加工できる ○Jシリーズもご用意 ※詳しくはお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【共通仕様】 ○精度等級 KHK R 001 1級 ○歯面硬度 55～60HRC ○歯形 並歯 ○表面処理 なし ○圧力角 20° ○歯面仕上げ 研削 ○材料 SCM415 ○歯研基準面 底面 ○熱処理 歯部のみ浸炭焼入 ○追加工 可能 ●詳しくはお問い合わせ下さい。
価格情報
お問い合わせ下さい。
納期
※お問い合わせ下さい。
用途／実績例
●詳しくはお問い合わせ下さい。
