S-NAP/Fieldを用いた電源インピーダンスの検討

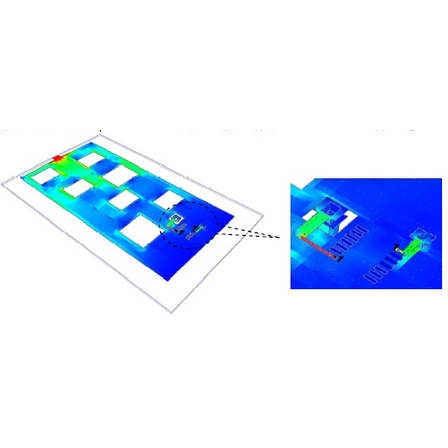

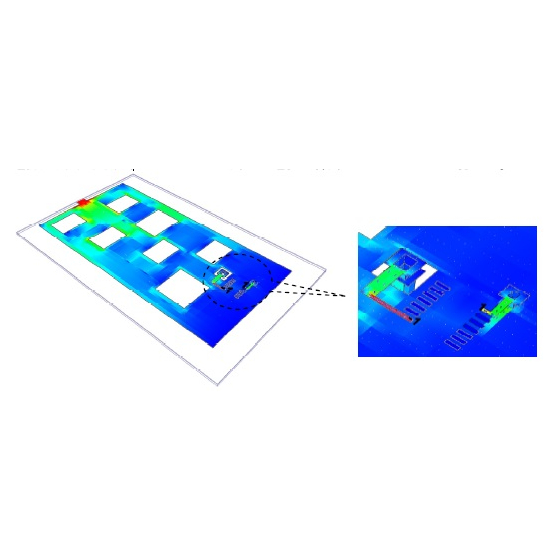

Fig.4 のような電源、グランドパターンにおいて、Fig.5 のようにICを取り除きICの電源端子にポートを設定し、そのポートからのインピーダンスをシミュレーションしてみる。電源供給端子（Fig.4 のポート部分）はグランドに接続している。Fig.5 は225MHz における電流分布を示している。Fig.6 で示すように、240MHz 付近で共振がみられ、この周波数ではすでに電源入力端子側（パターンの左端）に電流が集中していることが覗える。 【特徴】 ○Fig.6は10MHz～500MHz までのインピーダンス特性を示している ○スミスチャートからも明らかなように、 先端短絡の伝送線路の特性を示している ○240MHz付近でインピーダンスは最大となっているので、この周波数で λ/4 の共振（先端短絡のショートスタブ）となっていると考えられる 詳しくはお問い合わせ、またはカタログをダウンロードしてください。
