液晶タッチパネルでボルトの締付けトルクを「1Nm単位」で設定、データ保存までできる高精度トルク管理を実現した自動運転ポンプ
・プララドのデジタル自動油圧ポンプは 新機能を追加しボルトの締付トルク値のデータを保存、 USBメモリでPCへ取込ができます。 ・液晶タッチパネルでボルトの締付けトルクを「1Nm単位」で 設定できる超高精度トルク管理の自動運転ポンプ。 ・表示は圧力ではなく接続する油圧トルクレンチの個体シリアル ごとにトルク表示（Nm）をします。 ・自動運転でボルトを締付て設定トルクに達すると自動停止。 途切れのない連続運転でハイスピード。 ・全てのメーカーの70MPaポンプのアナログ油圧計は1目盛りの 圧力が2MPa刻みです。その為、指標となる油圧トルクレンチの トルク換算表も2MPa刻みのトルク値でしか発行されていません。 現状は大型ボルトを締付けたい近似トルクの油圧値で設定するか、 1目盛りの半分の1MPaを目測で曖昧に設定しています。 【プララドはその曖昧さを無くし業界に先駆けて、 より正確なトルク管理を実現】 ＜自動油圧ポンプのお問い合わせ先＞ 無料デモ受付、お見積り、資料請求等 お問い合わせ下さい （株）日本プララド TEL：078-967-3556
この製品へのお問い合わせ
基本情報
■【デジタル自動油圧ポンプの主な特長】 ●ボルトの締付トルク値、油圧値、日時のデータを保存できる ようになりました。USBメモリでPCへ簡単に取込可能。 ●世界初、液晶タッチパネルで直接トルク値を設定 液晶タッチパネルでボルトの締付けトルクを「1Nm単位」で 設定できる超高精度トルク管理。 ●完全フルオート IQ100CFA-2には、マイクロプロセッサーが内蔵され、 油圧トルクレンチを接続してティーチングを1ストロークするだけで、 油圧ホースの長さ、膨張量を瞬時に記憶して油圧レンチ内のシリンダー の動きまで、微妙な圧力変化を察知して自動運転します。 ●設定トルク値で自動停止 自動運転でボルトを締付けて設定トルク値に達すると自動停止します。 ●ハイスピード 油圧トルクレンチのシリンダー容積をポンプ自体が自動的に計算して 記憶しており、ストロークエンドに達する直前に油圧レンチのピストン に戻り指令が出されるので、毎ストロークごとにフルストロークしない ため最高圧に達せず、スピードが速く、加熱が起きません。 ●クーラー標準装備
価格情報
お問い合わせください
納期
用途／実績例
風力発電所、原子力発電所、火力発電所、水力発電所、化学プラント、石油化学コンビナート、製鉄所、建設現場、建設機械メンテナンスなどの大型ボルト締め作業に使われる「油圧トルクレンチ、ボルトテンショナー」の用途に。
詳細情報
-

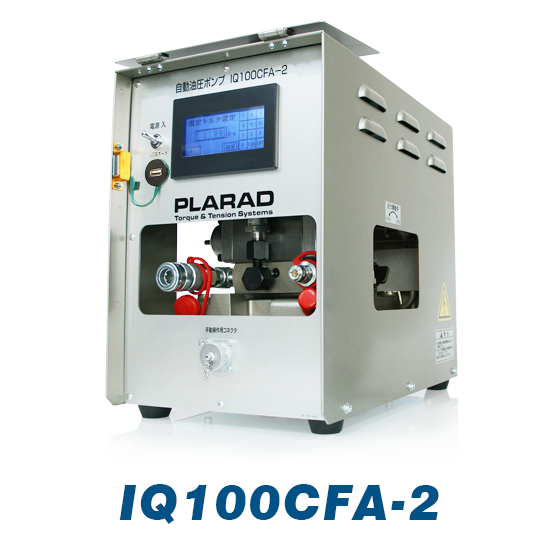

IQ100CFA-2 液晶保護カバー付き
-
世界初、液晶タッチパネル 世界初、液晶タッチパネルで直接トルク値を設定。 液晶タッチパネルでボルトの締付けトルクを「1Nm単位」で 設定できる超高精度トルク管理。
-
自動油圧ポンプと油圧トルクレンチ 接続する油圧トルクレンチの性能をフルに発揮するために 大型ボルト締めの最先端技術を搭載したプララド自動油圧ポンプ。
-
安全ハンドル 持ち運びに便利な安全ハンドル付き。
カタログ（3）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
■プララドは世界で最も古い歴史と伝統を誇る油圧トルクレンチメーカーです（Since1962）。全ての油圧トルクレンチの設計、製造はプララドから始まりました。パイオニアとして多くの特許技術と研究開発からM20～M300クラスの大型ボルト締めに特化した高精度の油圧トルクレンチ、電動トルクレンチ、エアートルクレンチ、ボルトテンショナーを製造し、世界中の産業分野で使用されています。トルク50Nm～世界最大級の締め付けトルク：500,000Nmまでの工具ラインナップを誇る。 ■ドイツ TOP100イノベーターアワード受賞。 ■油圧トルクレンチ、ボルトテンショナーのリーディングカンパニーとしてトルク管理・軸力管理ができる大型ボルト締結システムの油圧工具を日本をはじめ世界に供給。 ■製造・販売・レンタル事業。 ■PLARAD 油圧トルクレンチは東京スカイツリー、あべのハルカス、世界最大のシールドマシン、世界最大の風力発電8.0MW、世界最長の高速トンネル、リニア新幹線、ボーイング 787、JAXA種子島宇宙センターなど多数の納入実績。 ■国際規格 ISO9001、ISO14001認証取得。
