下水道工事のマンホール設置時に効果を発揮！一度で四面に土留を設置できます

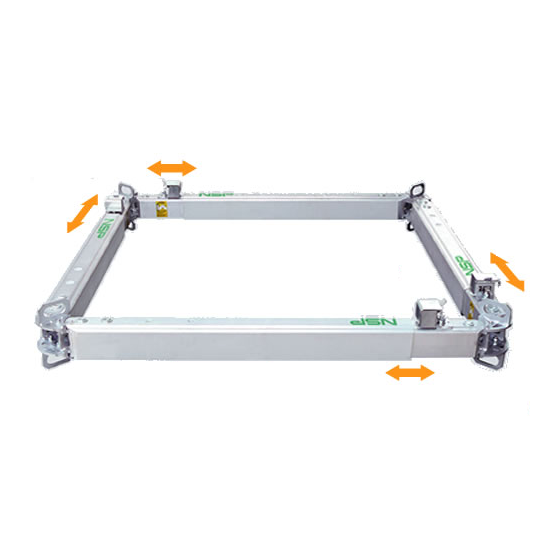

『水圧四面梁1型 146-217W4S』は、一度に四面（四方向）に土留を 設置できる矢板工法用器材です。 下水道工事のマンホール設置時に効果を発揮。 通常設置しにくいマンホールの進行方向にも土留が設置しやすく、 安全性が向上します。 また、ソケットパットの固定位置を変更することで3種類の 伸縮巾に対応可能です。 【特長】 ■水圧ハンドポンプで伸縮 ■独自設計により軽量化を実現 ■1台のハンドポンプで2箇所を同時に伸縮 ■伸縮ユニット内に水圧サポートを内蔵しているため広い作業スペースを確保 ■ソケットパットの固定位置を変更することで3種類の伸縮巾に対応 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 ■規格：146-217 ■重量：116kg ■ストローク：46cm ■最短寸法：146cm ■最長寸法：217cm ■伸縮方式：水圧式（バネ入り） ■許容軸力：80kN（水圧サポート） ■材質：A7003S-T5（腹起し） ■引張強さ：285N/mm2以上 ■耐力：245N/mm2以上 ■腹起し寸法 ・外：縦11.6×横10.1cm ・内：縦10.0×横8.9cm ■断面係数 ・60.25cm3（腹起し外） ・55.44cm3（腹起し内） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
お問い合わせください。
納期
※お問い合わせください。
用途／実績例
【用途】 ■下水道工事のマンホール設置工事 など ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
