1台でドライブ装置間との高速同期通信が可能！従来比約30％も省スペース化！

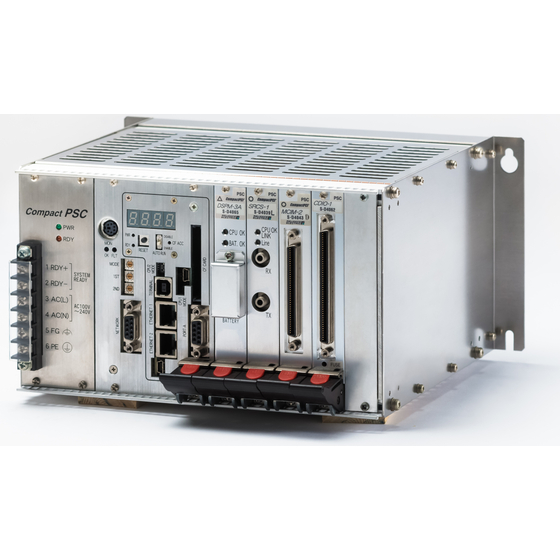

『Compact PSC』は、SERCOS通信による、当社ドライブ装置間との 高速同期通信を実現したプログラマブルサーボコントローラです。 従来の「PSC7000シリーズ」でオプションカード機能だった “装置間通信機能”をメインモジュールに集約しています。 また、従来製品に比べ設置面積を約30％削減したコンパクト設計で、 省スペースでの設置が可能です。 【特長】 ■高速DSPの採用により、150MFLOPSの高速演算が可能 ■1ラック最大10軸の高速同時制御が可能（PG入力、アナログ出力使用時） ■異常情報や生産記録の格納もアプリケーションレベルで実現可能 ■フィールドネットワークであるMCプロトコルを標準搭載 ※詳しくは資料をご覧下さい。お問い合わせもお気軽にどうぞ。
この製品へのお問い合わせ
基本情報
【主な仕様】 ＜Compact PSC＞ ◎メインモジュール：図番WR-D4013 ◎cPCIスロット：5スロット装備 標準にて2スロット占有（DSPMカード、MCIMカード） ◎補助記憶：コンパクトフラッシュメモリカード（PCCard ATA 準拠） ◎外部接続 USBポート（B端子）：プログラミングターミナル接続（USB2.0） イーサネット：MCプロトコル、EtherNet/IP ◎外形寸法：W271×H134.4×D250mm ＜DSPMカード＞ ◎処理形態：マルチタスク・リアルタイム処理 ◎DSP：TMS320VC33PGE-150 (TEXAS INSTRUMENTS、75MHz) ◎処理速度 ・BASICタスク：実数（32bit）の加算 0.67μSec ・PCラダータスク：接点 0.013μSec、コイル 0.013μSec ・コントロールブロック：実数（32bit）の加算 0.013～0.08μSec ＜MCIMカード＞ ◎アナログ出力：5ch（コモン共通） ◎PG入力：5ch（A相、B相、Z相） 計15入力
価格帯
納期
用途／実績例
※詳しくは資料をご覧頂くか、お気軽にお問い合わせ下さい。
