【最大15W・0.1mΩ～】AEC-Q200準拠 大電流シャント抵抗器「APSシリーズ」｜基板の小型化・熱対策に

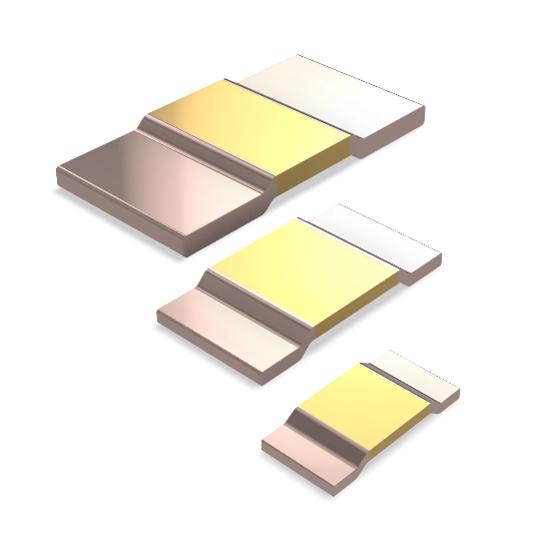

「APSシリーズ」は、最大15Wの超高定格と最低0.1mΩの超低抵抗を両立し、発熱そのものを低減。さらに、過酷な温度急変や高温環境でも測定値がブレない「長期間の優れた安定性」を実証しています。 厳格な車載信頼性規格「AEC-Q200」にも準拠、BMSやジャンクションボックス/ＰＤＵなどの最重要ラインにも安心して一気通貫でご採用いただけます。 【厳格な車載信頼性規格「AEC-Q200」にも準拠】 1.車載品質「AEC-Q200準拠」：-55℃～+170℃の広温度範囲に対応し、ジャンクションボックスや車載電源など過酷な環境下でも高い信頼性を発揮。 2.優れた長期測定安定性：過酷な温度急変試験（1000サイクルでΔR±0.5%）や高温寿命試験をクリアし、経年劣化に強く高精度な電流検出を維持。 3.選べる3サイズ（2512/3920/5930）：基板スペースや必要電力に合わせ柔軟に選定可能。基板の小型化・省スペース化に貢献します。 ※カタログ・仕様書のダウンロードや評価サンプルのご請求、現行品からのクロスリファレンスのご相談もお気軽にお問い合せください。URLからアクセスできます
この製品へのお問い合わせ
基本情報
仕様／スペック■ 基本特長 定格電力：最大 15W 抵抗値範囲：0.1mΩ ～ 10mΩ 使用温度範囲：-55℃ ～ +170℃ 抵抗値許容差：±1% (F)、±2% (G)、±5% (J) 環境・品質規格：RoHS指令対応、AEC-Q200準拠 ■ 主な特性（信頼性試験基準） 過負荷（短時間）：定格電力の5倍、5秒 ⇒ ΔＲ≦±１% 温度急変：-55℃〜125℃、各30分、1000サイクル ⇒ ΔR≦±0.5％ 高温寿命：125℃ 定格電力100％、1000時間 ⇒ΔＲ≦±1% 高温高湿バイアス試験：85℃/85％R 定格電力10％、1000時間 ⇒ΔＲ≦±0.5% はんだ耐熱性：はんだ温度260℃、10秒 ⇒ ΔＲ≦±0.5% ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求、現行品からの置き換え（クロスリファレンス）のご相談もお気軽にお問い合わせください。 上記URLからアクセスできます
価格帯
納期
用途／実績例
用途／実績APSシリーズは、その大電流対応能力と高精度な電流検出特性を活かし、幅広い産業・車載分野の電源・制御管理に採用されています 。 ●車載・モビリティ分野 ・ジャンクションボックス、ＢＭＳの電流センサー ・急速充電インフラ ・各種車載電源管理（BMS等）の大電流制御 ●電源・産業機器分野 ・スイッチング電源、DC/DCコンバーター ・電圧調整器（VRM）、アダプター ・電源制御機器、電源モジュール ・周波数変換器（インバータ等） ・高精度電流検出器（電流センサー） ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求、現行品からの置き換え（クロスリファレンス）のご相談もお気軽にお問い合わせください。 上記URLからアクセスできます 。
