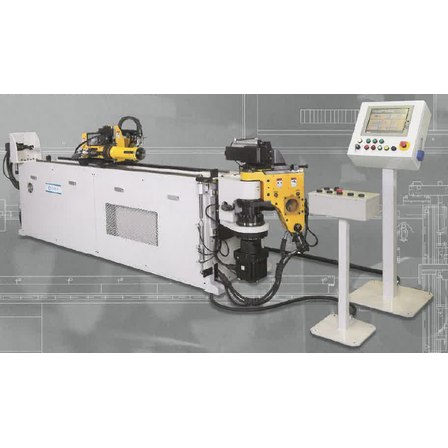

曲げモータの主軸直結と送り軸にラック＆ピニオンを採用し、タクト・精度・メンテナンス性の向上を実現！
『TMSシリーズ【PipeBender】』は、ベンダーのメリットを最大限に引き出した 新シリーズのパイプベンダーです。 曲げモータの主軸直結と送り軸にラック＆ピニオンを採用し、 タクト・精度・メンテナンス性の向上を実現しました。 【特徴】 ■様々なニーズに対応した標準オプションを数多くラインナップ ■効率化を図るオートメーション化で、自動化・無人化を実現 ■離れた場所からの曲げの可否チェック ■パイプ曲げ干渉を画面で検証可能なため材料を無駄にしない ※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
＜オプションラインナップ（一部）＞ 〇昇降サーボ 〇プレッシャーサーボ 〇クランプサーボ 〇チャック締め緩めエアー など ＜仕様（一部）＞ 〇TMS-10 ・曲げ可能最大管径 薄肉銅管径：Φ12.0×t0.8 厚肉銅関係：Φ8.0×t1.2 非鉄：Φ12.7×t1.2 ステンレス：Φ8.0×t0.8 丸材：Φ5 ・曲げ可能半径：50（R） ・パイプ有効長：1000mm ・CNC制御軸：3軸 〇TMS-15 ・曲げ可能最大管径 薄肉銅管径：Φ15.9×t1.0 厚肉銅関係：Φ12.7×t1.6 非鉄：Φ19.1×t1.2 ステンレス：12.7×t0.8 丸材：Φ6 ・曲げ可能半径：60（R） ・パイプ有効長：1500mm ・CNC制御軸：3軸 ※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
家具、シートフレーム、家電、各種チューブ、配管の曲げ加工に好適。 ※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。
詳細情報
-
TMS-30 ヘッドを横移動させ駆動をサポート化させる事で段取り換えの短縮・数値設定を実現しました。 油圧ユニットはニコリッチを標準にして省エネルギーを実現。
-
TMS-10 ヘッドを横移動・昇降させることで段取り換えの短縮、構造のシンプル化を実現しました。 油圧レスにより省エネルギー化、環境にいいベンダーです。
-
TMS-15 ヘッドを横移動させることで、段取り換えの短縮を実現しました。 油圧ユニットはエコリッチを標準にして省エネルギーを実現。
-
TMS-50 曲げモータを曲げ主軸直結、送りをラック＆ピニオンにすることでタクト短縮を実現しました。
カタログ（1）
カタログをまとめてダウンロード
企業情報
コムコ株式会社は、パイプ加工機・熱交換器製造設備を取扱っている会社です。主な製品として「CNCパイプベンダー」や「特殊ベンダー」、「フィン成形機」や「チューブ成形機」などがございます。より良い製品とサービスの提供を通じ、すべてのステークホルダーに対し「価値ある企業」として貢献いたします。お気軽にお問い合わせください。
