把握器形状であらゆるワークに対応いたします

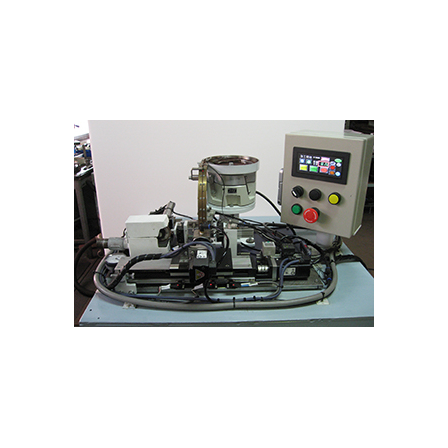

『G型ドラムコア加工機』は、角型専用をコンセプトに開発された シンプル、小型な加工機です。 1個の把握器にサーボZ相原点方式で高精度挿入、 20bitサーボモーターで高速位置決めができます。 また、低背コア向けに鍔厚0.2ミリまで可能です。 【特長】 ■鍔厚0.2ミリまで可能 ■A～E型加工機の改良型として登場 ■デモ機有、テスト加工可能（有料） ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 ■ワーク可能寸法 最大 厚み10ミリ 外形 20×20ミリ （グリーンコア） 最小 厚み0.6ミリ 外形 2×2ミリ 鍔厚み 0.2ミリ以上 ■ワーク供給 パーツフィーダ ■ワーク把握方法 ステンレス製凹型 ■把握器姿勢出し方法 サーボモーターZ相原点 ■切削データ タッチパネル・距離、速度を設定・位置決めサーボアクチュエーター ■仕様可能砥石 外形50～100ミリ、メタルボンド ■払出し 吸着引取り ■加工能力 12～20個毎分 ■加工精度 芯径、鍔厚、±0.015ミリ ■電源、空気圧 三相200ボルト、0.5Mpa以上 150リットル毎 ■全体寸法、概算重量 700×600×1200、100kg ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
有限会社原田精工は、昭和23年に創業して以来、自動省力化機械の設計・加工・組立てと、一貫した製造を行っている会社です。 常に技術向上を心掛け、より高品位な製品を短納期で納めることを目標としております。テクノロジーの進化とともにより必要となった自動省力化機械を生産工程の効率化アップをめざし、応援して行きます。
