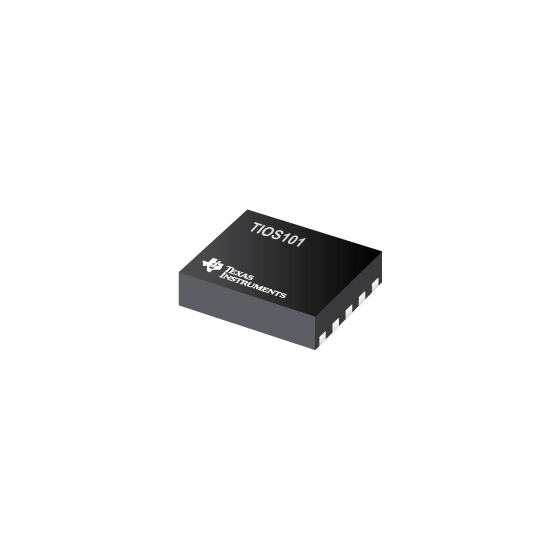

サージ保護機能搭載デジタル・センサ出力ドライバ 『TIOS101』
『TIOS101』デバイスは、ハイサイド、ローサイド、プッシュプル・ドライバとして 構成可能で、逆極性保護機能を内蔵。 1.2kV（500Ω）のIEC 61000-4-5サージ耐性を備え、ピンによりプログラム 可能なシンプルなインターフェイスにより、コントローラの回路との簡単な 接続が可能です。 出力電流制限は外付け抵抗を使用して設定できます。電圧低下、過電流、 過温度に対し、フォルト通知と内部保護機能を搭載しています。 【特長】 ■電源電圧：7V～36V ■PNP、NPN、またはプッシュプルとして構成可能な出力 ■低い残留電圧：250mAで1.75V ■電流制限を50mA～350mAに設定可能 ■±65Vの過渡電圧に100μs未満の耐性 ■VCC、OUT、GNDで最大55Vの逆極性保護 ※詳細はお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の特長】 ■VCCとOUTのEMC保護機能を搭載 ・±16kV IEC 61000-4-2 ESD接触放電 ・±4kV IEC 61000-4-4電気的高速過渡 ・±1.2kV/500Ω IEC 61000-4-5サージ ■誘導性負荷の高速消磁：最大1.5H ■大きな容量性負荷駆動能力 ■静止電流：2.2mA未満 ■最大電流20mAの内蔵LDOオプション ■過熱警告とサーマル保護 ■障害インジケータ ■拡張周囲温度範囲：-40℃～+125℃ ■2.5 x 3mmの10ピンVSONパッケージ ※詳細はお問い合わせください。
用途／実績例
【用途】 ■近接スイッチ、容量性/誘導性センサ、デジタル出力など ※詳細はお問い合わせください。
