国土交通省 公共建築工事標準仕様書 適合品 国土交通省 建築設備設計基準 適合品 クラス２（JIS C 5381-11）対応

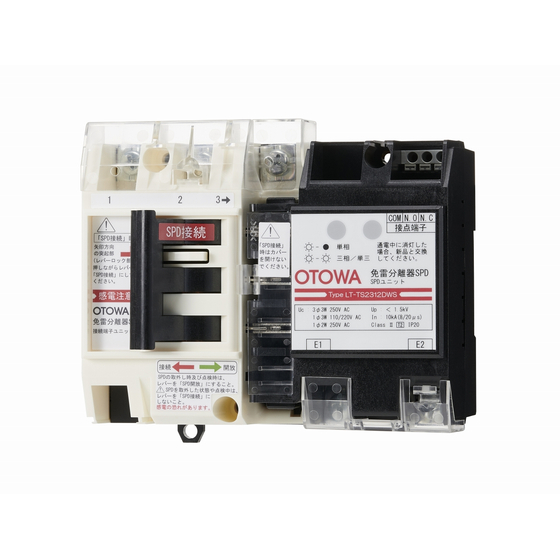

SPD分離器内蔵により、盤内配線が最短 電源や接地（アース）から侵入する雷サージから機器を保護します。誘導雷対応。電源や接地（アース）から侵入する雷サージから機器を保護します。JIS対応。スタンダードなSPDで、配電盤や分電盤に取り付けます。 SPD、避雷器（アレスタ、サージプロテクタなど）、雷対策製品、雷サージ対策製品、誘導雷対策、雷対策専門メーカーの音羽電機工業製。
この製品へのお問い合わせ
基本情報
＊特長＊ 1. SPD分離器内蔵により、盤内配線が最短 SPD分離器内蔵によりSPDと分離器間の外部配線がゼロとなり、配線工数を大幅削減します。配線をできる限り短くすることで最適な雷保護が実現できます 2. 盤内取り付け容易、配線工数も大幅削減 ●JIS協約形配線用遮断器寸法（5極用）に準拠 ●分岐MCCB用の銅バーが使用可能 3. SPDユニットと接続端子ユニットの一体型 切替レバーの開放により接続端子ユニットは取り付けたままで、SPDユニットの着脱が容易 4. 主幹ブレーカに通電したまま点検できる点検用断路機能付き 接続端子ユニット：SPD交換時や点検時に切替レバーを用いて回路から開放し、無電圧での作業が可能 5. 劣化時も安心機能付き ●自動切り離し装置内蔵 ●SPD機能表示付き ●劣化接点出力対応（LT-TS2312S,LT-TS2304Sのみ） 6. 応答性に優れ、無続流 7. 取り付けは３パターン ●DINレール ●M4ネジによる取り付け（締付トルク：2.0〜2.5N・m） ●連接取付板 8. 1台で線間・対地間を保護 9. RoHS規制物質対応
価格帯
納期
用途／実績例
【用途】 電源から侵入する雷サージから機器を保護（誘導雷対応）。 クラス２対応電源用SPD（避雷器、アレスタ）。 単相２線、単相３線、三相３線、1φ2Ｗ、1φ3Ｗ、3φ3Ｗ、AC100V、AC200V、AC400V、電灯用、動力用
詳細情報
-
取付例
-
省スペース・短時間で取付可能！
カタログ（2）
カタログをまとめてダウンロード
企業情報
ＯＴＯＷＡは創業以来「雷」を探求してきた、日本で唯一の雷対策専門メーカーです。 自然がおりなす脅威「雷」に恐れることのない、安心・安全な社会を創造したい。 そんな願いを、一歩進んだ免雷システムで実現します。 ◆あらゆるラインナップをご用意 配電用避雷器をはじめ、オフィス用、工場用、鉄道車両用、一般家庭用まで、様々なラインナップをご用意しております。 また、オーダーメイドにもご対応いたしますので是非ご相談ください。 ◆雷対策をコンサルティングします 雷対策は立地など様々な条件によって異なります。 ＯＴＯＷＡはそれらに対し、最適な雷対策のご提案をいたします。 ◆世界最高峰の「雷」試験設備 世界でトップクラスの試験設備をはじめ、多種多様な試験設備を用い、自社で製品の評価試験、開発を行っております。 その実績は高く評価され、受託試験も承っております。（雷テクノロジセンター） ◆独自の酸化亜鉛素子クオリティ 厳しい管理の元、自社生産している酸化亜鉛素子（ZnO）デバイス。 SPDの心臓部であり、雷対策には欠かすことができません。
