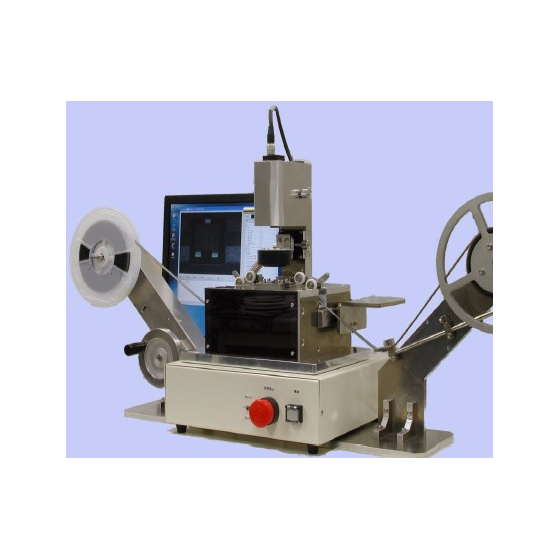

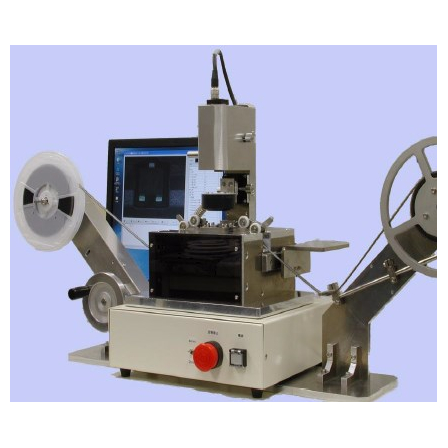

作業負担を大幅に軽減！高速・低価格・コンパクトなテーピング品外観検査装置
『テーピング品外観検査装置』は、テーピング済電子部品の外観検査を カバーテープ上から行う装置です。 回転、有/無、素体不良、テープ剥がれなどの不良を検出。 従来人間が行っていたテーピング後の外選の自動化を可能にしました。 これにより、テーピング品外観検査の作業負担を大幅に軽減します。 また、装置はリール、検査、駆動、コントロール部のシンプルな構成で 既存の作業机上に置けるコンパクトサイズとなっております。 【特長】 ■テーピング不良を検出 ■検査速度はMax50個/秒の高速処理 ■コンパクトサイズ ■カスタマイズ可能 ■従来製品に比べ開発費を抑えた設計で低価格を実現 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 ■対象ワーク種：チップトランジスタ、コンデンサ、ダイオード、小ピンIC他 ■対象テープ種：エンボス他 ■対象テープ幅：8mm（※4mm,12mm） ■送りピッチ：4mm（※1mm,2mm,8mm） ■対応リール：180mmφ、330mmφ ■検査速度：Max50 個/秒 ■カメラ：VGA 60fps ■検査項目：端子寸法、アライメント、パッケージ面（キズ、クラック、ボイド他） ■搬送：パルスモーター駆動（※電動リールtoリール巻取り機） ■用力：AC100V Max.400W ■サイズ：装置本体 W300mm（※1100mmリール巻取部含む）H430mm D300mm ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
画像処理技術を駆使したアプリケーション開発を専門としており、特に計測分野で数多くの実績を重ねてきております。累計販売数 10,000本以上の実績がある画像解析ソフトウェアWinROOFなどパッケージ製品の開発・販売および、お客様のご要望に合わせた受託開発など、お客様のお困りごとを幅広いご提案で解決いたします。 ソフトウェアだけでなく、ハードウェアを組み合わせた自動化装置も制作しております。
