注射針の針基、針管の抜け強度試験用の治具。JIS/ISO規格に対応した測定が可能。

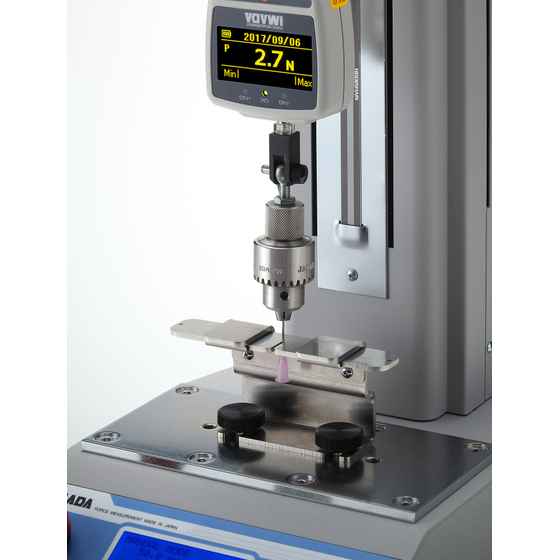

注射針の針基、針管を引き抜く力を測定する専用治具（アタッチメント）です。 フォースゲージ、計測スタンドと合わせて規格に沿った測定が可能です。 【特長】 ■針は針径：φ0.3～2.0mm、長さ：10mm～対応可能 ■注射針（ニードル）に関わるJIS / ISO 規格に一部準拠した測定が可能 JIS T 3209:2011「滅菌済み注射針」（ISO 7864:2016 対応）に一部準拠 ※その他、JIS/ISO 規格も対応できます。詳細は基本情報とPDF資料をご確認ください。 【製品をお試しいただけます】 弊社では実験室を設けており、製品を実際に操作して頂けます。 技術スタッフが同席し、確実な測定ソリューションを提供致します。 【70年のノウハウで、好適な荷重測定ソリューションを提供します】 イマダは、1947年に日本で最初のフォースゲージを製造した荷重測定のメーカーです。 多様な測定に合わせた豊富な製品ラインナップを取りそろえております。荷重測定のことならイマダにお任せください。
この製品へのお問い合わせ
基本情報
【仕様】 最大荷重：200N 測定可能針径：φ0.3～2.0mm 測定可能針長さ：10mm 以上 本体重量：フォースゲージ取付側：約210g 付属品：アタッチメントアダプタ EJ6-1000N 【対応規格】 JIS T 3209:2011「滅菌済み注射針」（ISO 7864:2016 対応）に一部準拠 以下の規格も対応 JIS T 3220:2011/JIS T 3221:2011/ JIS T 3222:2011/ JIS T 3223:2016（ISO 10555-5:2013 対応）/ JIS T 3228:2011/ JIS T 3229:2011/ ISO 11608-2:2012 に一部準拠 ※規格の詳細はPDF資料をご確認ください。 規格に一部準拠した測定を行うためにフォースゲージ、計測スタンドが必要です。お問い合わせください。
価格帯
納期
用途／実績例
注射針の針基と針管の抜け強度測定 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
【関連製品】 プローブタック試験治具『MED-IS-20N』 絆創膏などの粘着性をタック試験で測定するための専用治具（アタッチメント）です。 ASTM /日本薬局方 に対応した測定が可能です。
-
【関連製品】 シリンジ圧縮試験治具 『MED-SCT-500N』 シリンジ（注射器）を押し込む力を測定する専用治具（アタッチメント）です。 フォースゲージ、計測スタンドと合わせてＩＳＯ規格に沿った測定が可能です。
-
【関連製品】針金固定用ピンチャック『CP-150N』 針金状の試料を固定することが可能な治具です。 小型軽量で、狭い場所や低荷重の圧縮・引張測定に対応できます。
-
【関連製品】ローレットカム式チャック『GP-15』 樹脂チューブ、ゴム、シリコン、ウレタン等、やわらかくて伸びると薄くなる試験片に適しています。
-
【関連製品】電動計測スタンド フォースゲージ・治具（アタッチメント）を取り付けて使用する電動の計測スタンドです。 試験速度、方向を均一化し、再現性の高い測定ができます。 JIS規格等に対応した測定に必要です。
-
【推奨フォースゲージ】 ZTS （標準）/ ZTA（上位）シリーズ 高速サンプリングで再現性が高く、多彩な外部機器との連動が容易なZTSシリーズ。 ZTSの機能に加え、PCが持ち込めない環境でもUSBメモリへデータの保存が可能なZTAシリーズ。
-
実際に製品をお試ししたい方へ 弊社では実験室を設けており、導入を検討されている製品を実際に操作して頂くことができます。 安心して導入頂けるよう、技術スタッフが同席し、確実な測定ソリューションを提供致します。 また、操作説明や測定のポイントなど、技術的アドバイスや測定ノウハウもご紹介致します。 実験室の詳細と予約はこちら https://www.forcegauge.net/service/laboratory
