業界別ソリューション【セキュリティー】は、国際規格に準拠したセキュリティーカメラ評価のための最適なソリューションです。
セキュリティーカメラは直射日光から極めて低い明るさのレベルまで、LEDライト等を利用して、様々な条件下で動作しなければなりません。 高いダイナミックレンジを有するセキュリティーカメラの評価は、IEC62676-5 （ビデオ監視カメラ用規格）に準拠した OECF チャートTE269C（測定可能なダイナミックレンジ 5,000,000:1 / 134dB）と高照度・フリッカー照明装置 LG3 を使用してOECF を 測定し、ハイダイナミックレンジの評価を行います。 また、ISO19093に準拠した低照度測定には、拡散ライトパネルiQ-Flatlightと低照度用多目的チャートTE42-LLを使用します。 画像解析ソフトウェアiQ-Analyzer-Xでは、これらの測定項目の解析が可能です。
この製品へのお問い合わせ
基本情報
＜推奨品＞ 透過測定用光源：LG3 透過測定用チャート：TE269C 反射測定用チャートマウント：iQ-Wallmount 反射測定用チャート：TE251,TE253 9x,TE285 解析用ソフトウェア：iQ-Analyzer-X ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例

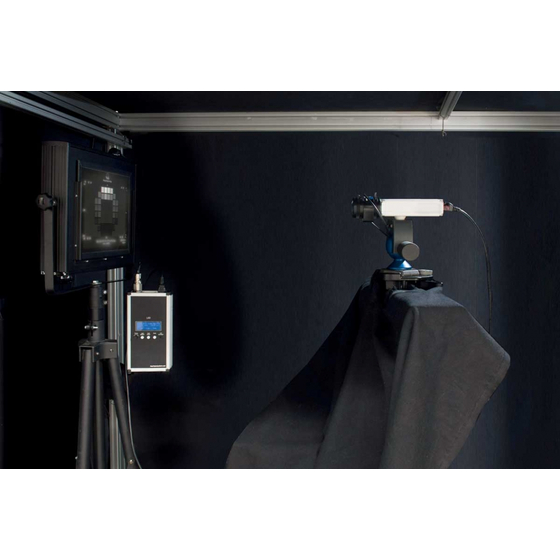

■テストセットアップ１：IEC 62676-5に準拠した評価 このテストソリューションの目的は、セキュリティーカメラに関する国際規格であるIEC 62676-5に規定されている以下の画像品質指標を評価することです。 解像度 ダイナミックレンジ 赤外線照明 幾何学的歪曲収差 フレア 低照度照明 フレームレート ＜推奨製品＞ ・TE42-LL ・OCCFチャートTE269 ・フレアチャートTE281 ・iQ-Flatlight ・LG3 ・LED-Panel ・iQ-Analyzer-X ■テストセットアップ２：温度制御された環境での評価 このテストソリューションは、温度制御された環境下で、セキュリティーカメラに関連する以下の画像品質指標を評価することです。 解像度 ダイナミックレンジ 赤外線照射 幾何学的歪曲収差 フレア 低照度照射 フレームレート ＜推奨製品＞ ・TE42-LL ・iQ-Climate Chamber ・Universal Camera Mount ・GEOCAL ・iQ-Analyzer-X
詳細情報
-
高照度・フリッカー照明装置 LG3
-
OECF評価用チャート TE269C ・IEC 62676-5 準拠 ・ハイダイナミックレンジ測定用チャート 5,000,000:1 / 134 dB / 22 f-stops
-
拡散ライトパネル『iQ-Flatlight』
-
低照度測定用多目的チャート『TE42-LL』
-
ディストーション評価用チャート TE251
-
解像度評価用チャート TE253 9x
-
次世代画像解析ソフトウェア iQ-Analyzer-X
-
カメラシステムテスト用温度制御チャンバー『iQ-Climate Chamber』
-
幾何学的カメラキャリブレーション装置『GEOCAL』
カタログ（1）
カタログをまとめてダウンロード
企業情報
トライオプティクス・ジャパンでは、カメラの画質評価における世界的リーディングカンパニー、ドイツImage Engineering (IE)社の日本総代理店として、 IE社の画質評価用光源・チャート・ソフトウェア等の製品販売から評価ソリューションの提案、計測サービスまで行っています。 IE社は、ISO/TC42やIEEE-P2020（自動車用画質規格の制定を行うワーキンググループ）などの画質に関する国際委員会において規格づくりに参画しており、IE社の数多くの製品・ソリューションが国際規格に準拠しています。 弊社横浜事業所では、暗室環境を備えたラボを設置して、IE社の各種光源・チャート・解析ソフトウェア等のデモ機材を常設しており、国際規格に沿ったカメラの画質性能評価用製品やソリューションのご紹介・ご提案をはじめ、ご購入を検討されているお客様へは、画像の撮影から解析までの一連のデモ測定が可能です。 また、IE社製品を使用した画質性能計測サービスも行っており、車載カメラ・デジタルカメラ・セキュリティーカメラ・医療用内視鏡カメラ等の様々な産業分野のカメラモジュールの画像性能評価項目の測定を実施しています。
