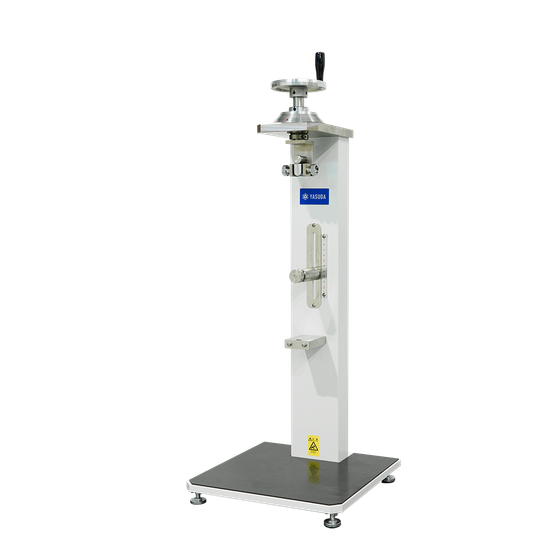

No.199絶縁破壊耐電圧試験機でエナメル線の絶縁破壊試験を行うための試験片を作製する装置です。
・エナメル線の絶縁破壊試験を行うための試験片を作製する装置(絶縁破壊試験における試験片2個より試験機)です。 ・規定の長さに採取したエナメル線を2つに折り合わせます。 ・エナメル線の両端を固定チャックに固定し、2つに折り合わせた場所をホルダーに掛け、規定の張力を掛けながら規定の回数より合わせて試験片を作製します。 ・手動ハンドル式の1個掛けと、電動式の5個掛けをラインアップしています。 ＜参考規格＞JIS-(C3003)、C3216-5、IEC-60851-5 【カタログダウンロードについて】 下記関連リンクまたはお問い合わせからカタログ請求をお願いいたします。 ※単品カタログがない製品については総合カタログを請求ください。
この製品へのお問い合わせ
基本情報
【1個掛け】 ■駆動方式 ：手動ハンドル式 ■張力 ：0.29N 〜 108N（2種まで本体価格に含む） ■対応線径 ：0.050 〜 3.200mm ■初荷重 ：122.4 g ■付属品 ：ウエイト 39 N、片口スパナ、丸形水準器 ■寸法・重量 ：約 W250 × D250 × H750 mm・約 20 kg ※電動式は仕様が異なります。 ※仕様は予告なく変更する可能性がございます。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
オープン価格
納期
用途／実績例
詳しくはお問い合わせください。
