コンパクトでスムーズな5軸マシン

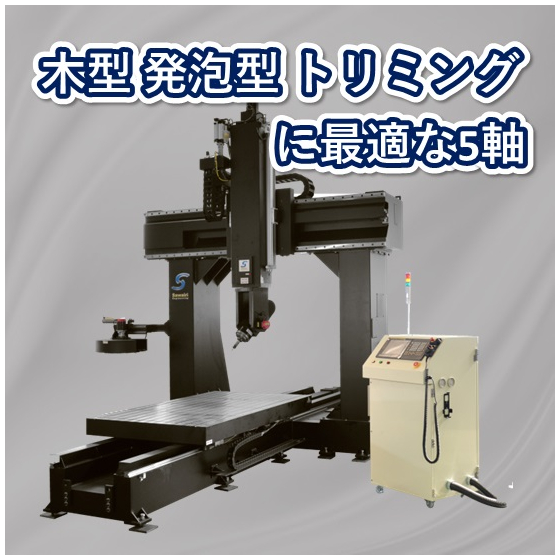

＜木型・発泡型・トリミング用途に最適＞ 門型5軸加工機【SWM5シリーズ】はコンパクトな専用設計のビルトインスピンドルを採用しているため細かなところにまで刃物が届きます。 3.7kw・15000min-1の主軸により木型、樹脂、ケミカルウッド、カーボン、FRPなどのワークをパワフルに加工していきます。 AI輪郭制御2、先端点制御を搭載しているため同時5軸加工ができますので滑らかな加工を実現します。 【サワイリのオーダーメイド】 1 テーブルの仕様をお客様のご希望に合わせることができます。 ・T溝テーブル ・吸着テーブル ・タップ仕様など 2 テーブルサイズをお客様のご希望に合わせることができます。 ・2500mmX1200mm（標準） ・4000mmX2000mm（大型オーダー） ・1000mmX1000mm（小型オーダー） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【主な仕様】 主軸：BT40/3.7kw/15000min-1ビルトインスピンドル テーブル：前後600mmから4000mm 左右600mmから2000mm 早送り X軸20m/min Y軸20m/min Z軸20m/min B軸5400°/min C軸5400°/min 傾斜軸 B軸：±110° 旋回軸 C軸：±185° ■自動工具長測定装置搭載 ■傘型12ATC搭載 ■グリス集中潤滑装置搭載 ■制御装置FANUC 31i-MODEL B5搭載 ■主軸冷却オイルコントローラー搭載 ■AI輪郭制御2搭載 ■同時5軸が可能
価格情報
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
1000万円 ~ 5000万円
納期
※御下命後約6カ月
用途／実績例
クレイモデル、木型、発泡、美術品、カーボン製品、真空成型品のトリミングなど
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| SWM5-1212-12ATC | テーブルサイズ1200mmX1200mm |
| SWM5-2512-12ATC | テーブルサイズ2500mmX1200mm |
企業情報
株式会社サワイリエンジニアリングでは、オーダーメイドNCマシンを コンセプトとし、お客様の「欲しい」の実現する機械を製造しています。 標準機ラインナップの ■NC長尺加工機SWSシリーズ ■NC門形モデル加工機SWMシリーズ ■ガントリー形加工機SWGシリーズ を中心に、「ベースマシンのオーダー設計」から、お客様のご要望にお応えした 「フルオーダー設計」を承っております。 綿密な打合せのもと、機械のストロークや回転数などを決定し、3DCADを 用いて構想図を作成。お客様にはイメージを掴んで頂いた上で、機械を 受注生産しております。 ご要望の際はお気軽にお問い合わせください。
