部分放電効果が僅少！ドライブと電力回路のガルバニック絶縁

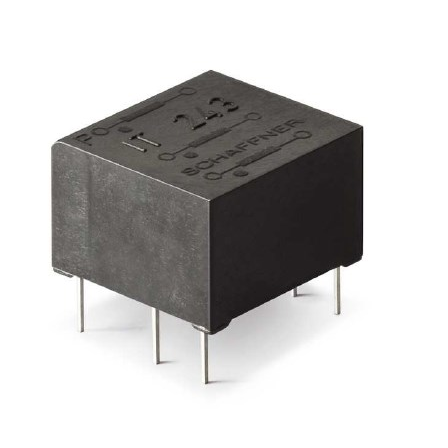

当製品は、ダブル2次巻線タイプのパルストランスです。 高電位差電圧スケーリングが可能。プリント基板スルーホールを 実装しているほか、必要に応じてカスタム仕様も可能です。 【特長】 ■ガルバニック絶縁の2次巻線 ■耐圧 4kVまで ■真空ポッティング ■部分放電効果が僅少 ■点火電流 最大1A ■巻線比 3:1:1まで ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【技術仕様】 ■公称動作電圧：500 Vまで ■動作周波数：40 kHz max. 500 kHz max.（データ送信時） ■点火電流：0.025～1A @ 40℃ ■立上り時間：0.4～4 μs ■試験電圧：Up/50 Hz/2 s max. VDE 110bに準拠 ■最大部分放電電圧：1.5 x Unom ■温度範囲（動作及び保管）：-25℃ ～ +70℃ (25/70/21) ■難燃性：UL 94 V-0部材 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■ゲートドライブ回路 ■パワーサプライ ■パワーコンバータ ■周波数コンバータ ■スイッチングアプリケーション ■DC/DCコンバータ ■高速データ伝送におけるラインカップリングトランス ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
