高電圧出力ディテクタ回路と光学的に結合されたAlGaAs赤外線LEDで構成！

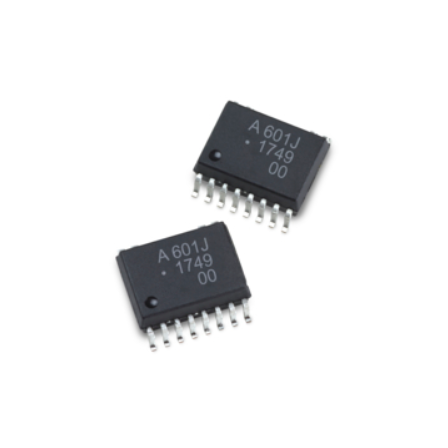

『ASSR-601J-000E』は、産業機器用に設計された高電圧 ソリッド・ステート・リレーです。 BroadcomのR2Couplerおよびガルバニック絶縁フォトカプラ 技術により、高温産業用途に求められる安全な信号アイソレーションを 可能にする強化絶縁と、強固な信頼性を提供します。 【特長】 ■コンパクトなソリッド・ステート双方向信号スイッチ ■動作温度範囲：-40℃～110℃ ■ブレークダウン電圧、VO(OFF)：1,500V @ IO＝0.25mA ■アバランシェ定格MOSFET ■出力リーク電流、IO ＜ 1mA @ VO＝1,000V ※英語版カタログをダウンロードいただけます。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【その他特長】 ■オン抵抗、RON ＜ 250 Ohm @ IO＝50mA ■ターンオン時間：TON ＜ 4 ms ■ターンオフ時間：TOFF ＜ 0.5 ms ■パッケージ：300 mil SO-16 ■外部沿面距離と空間距離 ＞＝8 mm(入力-出力間) ■外部沿面距離 ＞ 5 mm(MOSFETのドレインピン間) ■安全規制認証 ・IEC/EN/DIN EN 60747-5-5 最大動作絶縁電圧1,414 VPEAK ・UL1577 5,000 VRMS、1分間 ・CSA認定 ※英語版カタログをダウンロードいただけます。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■太陽光発電パネル地絡モニタリング ■バッテリ管理システム (BMS) ■モータ巻線用途 ■突入電流制限器保護 ■電気機械式リレーの代替 ※英語版カタログをダウンロードいただけます。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
