後方からの妨害波を効率よくカット。F/B比特性を高めた、固定局用の400MHz帯5素子八木アンテナ。

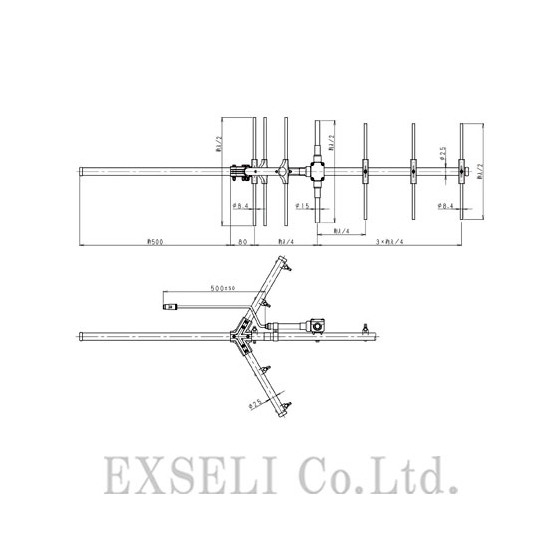

●S-5BD-4502（S5BD4502）は、日本アンテナ（NIPPON ANTENNA）製の400MHz帯 スクリーン付広帯域5素子八木型アンテナです。 ●固定局無線機用の単一指向性アンテナで、垂直偏波または水平偏波に対応しています。 ●330～470MHz帯の広い周波数範囲に対応しています。ご注文時には、送信波ft（MHz）と受信波fr（MHz）をご指定ください。 ●5素子の八木型アンテナで、反射器をスクリーン形状にした構造を採用しています。F/B比特性を高め、アンテナ後方から入感する妨害波を効率よくカットします。 ●給電部にはN-J型接栓座を採用しています。無線機との接続には別売りの同軸ケーブルをご使用ください。 ●受注生産品です。 ※詳しくは弊社までお気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
〔基本仕様〕 ・メーカー：日本アンテナ（NIPPON ANTENNA） ・型式：S-5BD-4502 ・アンテナ型式：スクリーン付広帯域5素子八木型アンテナ ・用途：固定局用 ・指向性：単一指向性 ・偏波：垂直または水平偏波 ・使用周波数：330～470MHz帯（fo±10MHz） ・入力インピーダンス：50Ω ・定在波比：帯域内1.5以下 ・利得：ダイポール比8.5dB、絶対利得10.65dB 〔指向性・電気的特性〕 ・指向性（平均値）：E面半値幅±25°、H面半値幅±33° ・前方対後方比：20dB（180±30°）、15dB（180±60°） ・絶縁抵抗：給電点にて乾燥時DC500V、500MΩ以上 ・耐電圧：給電点にて乾燥時AC1000Vを1分間加え、異常がないこと 〔接続・環境仕様〕 ・給電部接栓座：N-J型 ・アンテナ重量：約3.5kg ・最大受風荷重：約240N（60m/sec時） ・生産方式：受注生産 ・商品コード：2056309
価格情報
メーカー価格: 241,800円（税別） どこよりもお安く販売することを目指します。当社販売価格はお問合せ下さい。
価格帯
10万円 ~ 50万円
納期
用途／実績例
【用途例】 ■建設業・土木業 ■電力・ガス・水道などのインフラ業 ■鉄道・交通関連 ■自治体・官公庁 ■工場・製造業 ■鉱業・採石業 ■警備業 ■林業・山間部での事業 など
