既存の生産ラインを多連化できる省スペース設計。生産条件のプログラム管理など充実の機能！

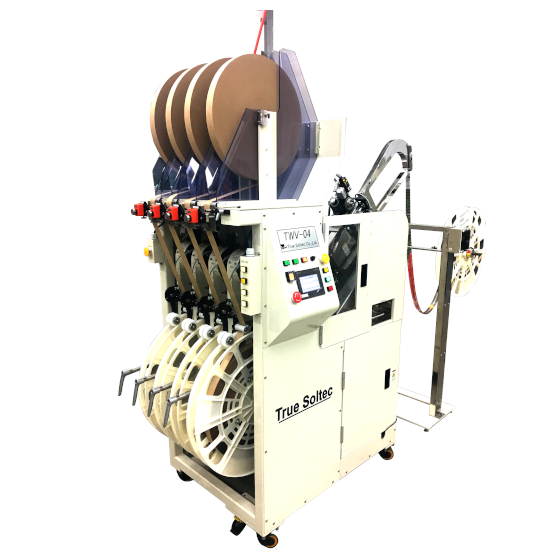

『TWV-04』は、一般的な2連巻取機に匹敵するコンパクトサイズを実現し、 端子の生産ラインを多連化できる4連縦型巻取機です。 自動速度制御によりアキューム不要でリールチェンジが可能なため、 省スペースで設置でき、端子が変形するトラブルも防止。 他にもシュータ角度の多段階調整、生産条件のプログラム管理など 不具合防止や効率化につながる機能・特長を多数備えています。 【特長】 ◆シュータ角度のモーター制御・自動算出により段取り替えもスムーズ ◆層間紙をワンタッチでセット可能。テンションもインジケータで表示 ◆速度や製品ピッチなどの生産条件を最大32品種までプログラム管理可能 ◆センサによりサンプルカットの不具合を防止 ◆検査装置と一体化することで、検査・巻取の一括制御も可能 ※詳しくはPDF資料をご覧いただくか、弊社HPよりお気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 -対象ワーク：箱端子またはタブ端子 ※特殊形状は要相談 -巻取速度：5～20m/分 -巻取方向：正転巻き（逆巻きオプションあり） -巻取リール外径：最大φ650mmまたは最大φ950mm -巻取リール内幅：15～50mm ※特殊サイズは要相談 -層間紙外径：最大φ500mm -リールチェンジ：自動（層間紙の貼り付けは手作業） -サンプルカット：あり（自動：カット長50～150mm） -インターロック：あり ※安全カバー開閉、リールセット検知、層間紙切れ検知など -速度制御：5段階（低・中・高速・一時停止・停止） -装置サイズ：L1770×H1880×D949mm -オプション：画像検査装置、自動再検査機能 ※詳しくはPDF資料をご覧いただくか、弊社HPよりお気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、弊社HPよりお気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
企業情報
トルーソルテックは1988年の創立以来、一貫して自動車部品の材料や加工組立を製造ラインの中で全数品質検査する「インラインインスペクションシステム」を提供して参りました。 それはセンサから電気回路、アプリケーションソフトウエア、そして機構部までを現場に最適化されたものをお届けするビジネスモデルです。近年は要求される品質レベルも格段に上がり、またお客様の製造現場も国内から海外に広がり、精度の他に操作性の向上と遠隔地への技術サポートが重要視されています。 今後はニーズが益々複雑化し多様化しますので、それに応じた製品開発を続ける一方で、遠隔地への技術サポート体制を確立して参ります。 トルーソルテックはセンサを使った計測技術でお客様の品質向上と生産性向上に寄与いたします。
