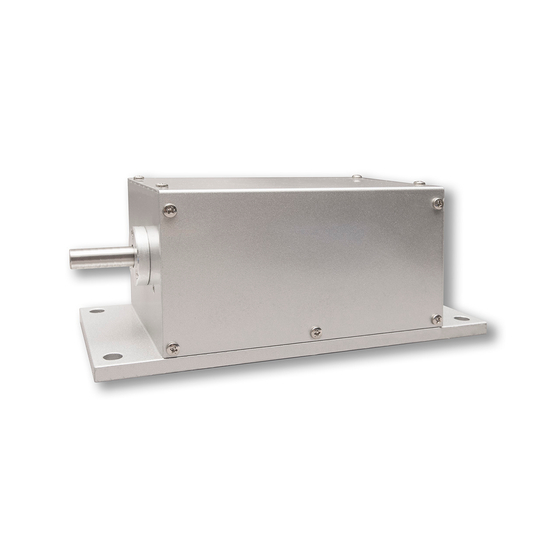

0～3599度をメカ式機構で継続的多回転角度計測。耐震、耐衝撃性に優れた耐環境性。必要に応じた計測精度を選択が可能な角度センサ。
《特徴》 1.選択できる計測精度 ・0.036度単位・・・0～3599度まで計測 ・0.36度単位・・・0～35999度まで計測 ・3.6度単位・・・０～359999度まで計測 ・36度単位・・・０～3599999度まで計測 2.電源はデジタル出力が必要な時だけ メカ式機構で角度計測を行うことで常時電源を必要としません。 デジタル出力が必要な時だけ電源を供給するご活用も可能です。 記憶装置を利用しない機構により、位置情報の喪失がありません。 3.ロバスト性の高い構造設計 内部構造も強固な箱形を形成する「セミ・モノコック」 構造を採⽤し、外装もロバスト設計構造により、 ⾼い耐環境性を維持しています。 振動衝撃試験も実施し、第三者独⽴⼯業試験所にて、 耐震30G、耐衝撃92Gをクリアしています。 お気軽にお問い合わせください。 ※小型モデルも現在開発中です。
この製品へのお問い合わせ
基本情報
電源電圧・・・DC12V-10%～24V+15% リップル（p-p）5%以下 消費電流・・・60ｍA以下/DC 24V 出力コード・・RS-232C/RS-485 出力形式・・・オープンコレクタ出力 出力容量・・・シンク電流：35mA以下 使用温度範囲・-10～+70℃（ただし、氷結しないこと） 使用湿度範囲・35～95%RH(ただし、結露しないこと） 絶縁抵抗・・・DC 100V メガにて 0.1MΩ 以上 (アース、DC間） 耐振動・・・・耐震30Ｇ 耐衝撃・・・・耐衝撃92G
価格情報
数量により価格は変動します。
納期
用途／実績例
耐震、防油、防塵、防⽔等が必要な 過酷な現代産業が活躍できる場所です。 鍛圧機械関係、⼯作機械関係、運輸重機マテハン関係 鉄鋼関係、 印刷関係、繊維関係、測⻑機器関係、⾃然エネルギー関係など、 耐久性、堅牢性が求められる様々な⼯業分野で活躍しています。
企業情報
耐環境性が求められる現代産業。私たちは、精密測定・計測で現代産業を支えます。 和光精機株式会社は、耐震性、耐衝撃性、防塵、防油など耐久性・堅牢性が必要とされる様々な産業分野の計測機器を製造しています。鍛圧機械の金型位置決め装置として使用されるダイハイトカウンターをはじめとして、サーボモーター、ブレーキモーター、送り装置、圧下量計、制御モーター、送り長さ用カウンター、グリップ係数用カウンター、板厚表示カウンター等様々な用途に機械式カウンターが使用されています。 更に、機械式計測機構とデジタル信号出力機構を融合させた精密移動量 位置計測機器ハイブリッド・アブソリュート・エンコーダを販売開始しました。 リニスケールのようにスライドの位置計測として活用するデジタルスケール、XYZ軸と連動させる3次元位置決め測定など様々な応用ができます。 精密測定機器の専門企業として、日本そして世界の産業発展に貢献します。
