独自の巻線工法！スロット間の隙間が狭くても巻線可能なノズルガイドインナー巻線機

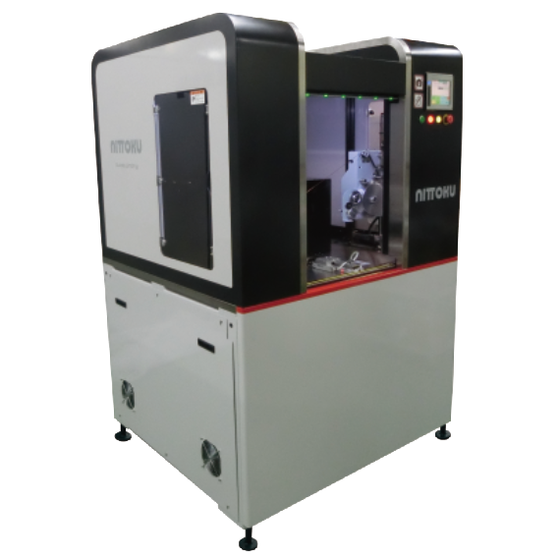

『GWM-01』は、高付加価値モータの巻線に適したノズルガイドインナー 巻線機です。 スロット間の隙間が狭くても巻線することが可能。 従来、スロット間がノズルの幅より狭くなると巻線出来なかったものが、 日特独自巻線工法により、スロット間にノズルを通さずに巻線する工法を 開発しました。専用プログラムにより、高速かつ正確なワインディング 動作を実現します。 『GWM-01』：紹介ページ https://nittoku.co.jp/product/nozzle-guide/ ■□■主な特長■□■ ・一体ステータコアの極狭スロット間に巻線が可能となり 同等特性モータの小型化を実現 ・ガイドしながら整列巻きすることで占積率の向上 ・一体コアに巻線するので、磁気抵抗の最小化 ・スロット間にノズルを通さない為、線を傷つけない巻線が可能 ◆詳細はお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様】 ■コア外径：Φ65 ■コア内径：Φ28 ■スロット間隔：1mm ■マグネットワイヤ：1種AIW Φ0.85 ◆詳細はお問い合わせください。
価格帯
納期
用途／実績例
ご要望に合わせご提案いたします。 ◆詳細はお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
長年培った巻線・要素技術と経験を活かし、Speed（スピード）・Small（省スペース）・Saving（節約）の実現と共に、製品の高品質化によりユーザーの皆様の生産効率の向上への貢献を図っております。 その為の手段と致しまして、進化し続ける製品開発の担い手でもあるお客様の生産技術の代行も務めております。 また、職人的な技術を通して単体機械からより技術力の高いモジュール機そしてシステムへと成長を遂げ、国際化に対応する組織・人財・モノを多様性に応じた設備・サービスを通じて更なる進化をすべく次世代へ向けて注力しております。 この様な技術・生産技術の代行を通じた社会貢献と併せて、自然環境への配慮もまた必要不可欠な責務とし、『製造業は創造業』をモットーとし、人と機械、産業と地球環境の共生を見つめ、皆様のご期待に応えられるよう新しい事業・市場創造の推進を、社員共々、全力で邁進する所存であります。
