引張試験を行うのにチャッキングに困っているというお悩みを解決！当社のご提案内容を紹介します

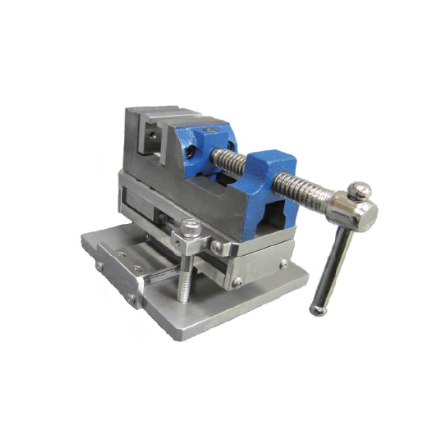

年々いろいろな形状のコネクタ線が出てきており、引張試験を行うのに チャッキングに困っている。サイズもバラバラなのでセンター出しも難しい ので、何か良い治具を製作して欲しい、とお客様からご要望をお受けいたしました。 大まかなサンプルのサイズを教えていただき、効率の上がる治具を製作。 バイスの口の部分を特殊にすることで、いろいろな形状のワークをバイスで 固定する事が可能です。さらに、精密な位置決めを行い事なくセンターで 引っ張ることができ作業効率もUPしました。 【製品概要】 ■バイスの口の部分を特殊に加工 ■センター出しが容易にできるようにX-Yステージを取り付け ■いろいろな形状のワークをバイスで固定する事が可能 ■精密な位置決めを行い、センターで引っ張ることができ作業効率もUP ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 ■バイスサイズ：150mm×50mm ■開口寸法：80mm ■テーブルサイズ：140mm×130mm ■ストローク：X･Y共に±35mm ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、計測機器・設備の販売をはじめ、安全対策施工、点検・校正・修理、 既成装置改造、受託試験業務など、お客様の製品の高品質化・作業効率化 のため様々な業務を行っております。 既製品にはない仕様の試験設備を、お客様に合った仕様で1から制作。 そんな、かゆい所に手が届く、オーダーメイドの設備をご提案します。
