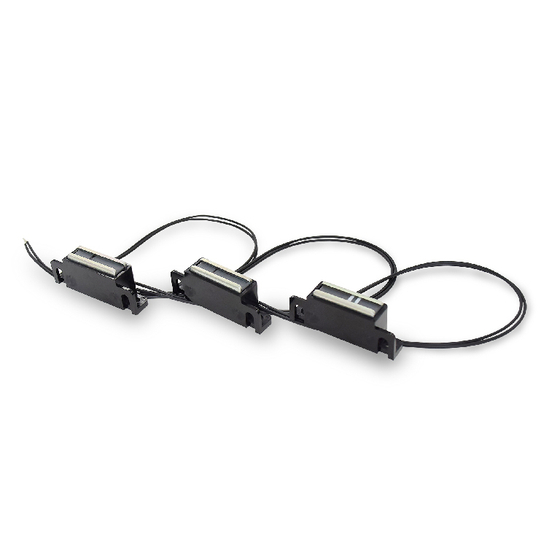

閉じた状態を保持できるセンサ
開閉に対応したスイッチ機能と、磁力による扉・蓋の保持機能を一体化させたマグネットキャッチです。 リードスイッチ、磁石、ヨークで構成されています。高度な磁気回路のコントロールにより電気接点のON/OFF動作を行い、扉や蓋の開閉に対応した信号が得られます。 スイッチ部は接触式機械スイッチとは異なり、磨耗による故障もなく耐久性、安全性、信頼性に優れています。横型・縦型2方向からのネジ止めができます。吸着力は3kgfタイプと1kgfタイプがあります。 複写機、印刷機などのOA機器全般、FA機器の扉センサなどにご使用いただけます。
この製品へのお問い合わせ
基本情報
【特長】 ・内部の磁気コントロールで、スイッチがON/OFFします ・扉のロックと、開閉スイッチの両機能を備えています ・取付面積が小さく、機器装置のコンパクト化に適します ・電気接点部にリードスイッチを使用しているため、高い信頼性を発揮します ・開閉10万回を保証 ・接点動作にはNC（ノーマルクローズ）、NO（ノーマルオープン）の2種類があります ・吸着面がフラットです ・接点容量が大きく、回路構成の幅が広がります ・横型・縦型2方向からネジ止めができます 【使用上の注意】 ・スイッチに過大な衝撃を加えるとスイッチ内部が破損し、誤動作する可能性がありますので注意してください ・強磁場中での保存･使用は行わないでください ・本製品の吸着面にエアーギャップを生じさせるものが付着しますと、動作が不安定になる場合があります ・吸着板は29✕12✕t1.6以上、SPCC相当品をご使用ください
価格帯
納期
用途／実績例
複写機、印刷機などのOA機器全般、FA機器の扉センサなど
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| CA-0250 | ・磁気式・ノーマルオープンタイプ ・吸着力：3kgf |
| CA-0253 | ・磁気式・ノーマルクローズタイプ ・吸着力：3kgf |
| CA-0256 | ・磁気式・ノーマルオープンタイプ ・吸着力：1kgf |
