・駆動ｉｃ入り幻彩ｌｅｄテープライト の駆動制御に使用する、手動幻彩ミニ コントローラー です
１、商品概要 ・型番：ｓｐ００２ｅ型（図１，２） ・類型：手動幻彩ミニコントローラー ・仕様：３ピン３キー ・主適応軟質幻彩ｒｇｂ三色ｌｅｄテープライト：５ｖ 内置駆動ｉｃ ｓｋ６８１２／ｗｓ２８１２ｂ（図６） 、１２ｖ 外置駆動ｉｃ ｗｓ２８１１（図７） 共用 主適応駆動ｉｃ詳細品番） ・主：５ｖ内置 ｓｋ６８１２／ｗｓ２８１２ｂ、１２ｖ外置 ｗｓ２８１１ 発光パターン）（図７）注：発光パターンは予告なしに変更されることがあります ・画素数：ｍａｘ２０４８ｐｉｘｃｅｌ ・幻彩：７６モードの幻彩 ・機能：記憶 調光 調速 漸変 閃動 スキップ ・材料：エポキシｐｃｂ＋ｐｖｃ収縮管被覆 ・サイズ：４２＊１２＊３ｍｍ ・重量：９ｇ
この製品へのお問い合わせ
基本情報
２、商品明細 入出力電圧） 注：トランスが無いため、入力した電圧がそのまま出力されます ・入力：ｄｃ５ｖ（／１２ｖ／２４ｖ兼用広電圧） ・出力：ｄｃ５ｖ３０ｗ（／１２ｖ７２ｗ／２４ｖ１４４ｗ）ｍａｘ６ａ（ｒｇｂ＊各２ａ） 入出力線） ・入力線：２ｐ長さ１０ｃｍ２０＃（０．５ｓｑ許容電流７ａ）丸線／平行線 ・出力線：３ｐ長さ１０ｃｍ２０＃（０．５ｓｑ許容電流７ａ）丸線／平行線 端子） 注：数量１０００ケ以上なら、オーダー端子もできます ・入力端子：５５２１ｄｃメス、又はなし（：２ｐ平行線端３ｍｍ皮むき）、又は希望 ・出力端子：ｓｍ３ｐメス（：線対線）、又はなし（：３ｐ単線一端３ｍｍ皮むき、線対線）、又はｘｈ３ｐメス（：線対板）、又は希望 オプション部品 説明）：幻彩テープ側に取り付けるオプション部品です １、ｓｍ３ｐ線オス （幻彩テープ側にハンダ付け、 線対線用２．５４ｍｍ）（図８） ２、ｘｈ３ｐ線オス （幻彩テープ側にハンダ付け、 線対板用２．５４ｍｍ）（図９）
価格情報
コントローラー本体（：運賃別途、オプション部品別途） 参考受注生産単価 ・数１００００ケ： ２８０円 ・数 ４０００ケ： ２９０円 ・数 １０００ケ： ３００円 以下は在庫がある時の、参考税込単価 ・数 １００ケ： ３３０円 ・数 １０ケ： ３６０円 ・数 １ケ： ３９０円 代表表示単価：３９０円 オプション部品）１、ｓｍ３ｐ線オス（図８）２、ｘｈ３ｐ線オス（図９） オプション制御方式）この手動式の他、赤外リモコン式、ブルートゥース単距離無線式、特注固定制御式 も在ります
価格帯
~ 1万円
納期
~ 1ヶ月
用途／実績例
・主用途：幻彩ｒｇｂ三色LED灯具 の手動装飾点滅 ・主適応：軟質幻彩LEDテープライト５０５０／硬質ＬＥＤアルミ棒／点光源等 適応駆動ｉｃ詳細品番詳細）（図２） 本コントローラーの構成）３ピン３キー ： 入力線→本手動幻彩ミニ コントローラー基板→出力線 ３ピンｐｉｎ（＝３色線）の説明（図３） ・白ｇｎｄ：電源／信号共通 アース線 ・緑ｄｏ／ｄｉｎ：信号線 ・赤ｖｃｃ／５ｖ／１２ｖ：ｒｇｂ共通 電源線 ３キーｋｅｙの説明）（：図４） ・Ⓜ＋： モード＋ キー） ７６モード 前方向 ・Ⓢ： スピード キー） 速度切替え 循環 ・Ⓜ－： モード－ キー） ７６モード 後方向 ・Ⓜ＋Ⓜ－同時押し：） ７６モード 自動切替え ・（対応機器）との結線方法：(電源アダプター）→本手動幻彩ｒｇｂ三色 ミニ コントローラ→（幻彩ｒｇｂ三色LEDテープライト等の三色ｌｅｄ灯具) 結線図（図３） （別途：ｉｃ入り幻彩LEDテープ）→本手動幻彩ミニコントローラー→（別途：電源アダプター５ｖ／１２ｖ／２４ｖ） ・完成品写真（図５）
詳細情報
-
ｓｐ００２ｅ型
-
適応駆動ｉｃ詳細品番）（図２） ・主：５ｖ内置 ｓｋ６８１２ ｗｓ２８１２ｂ、１２ｖ外置 ｗｓ２８１１ ・副：ｓｋ６８１２－ｒｇｂｗ ａｐａ１０２ ｇ８２０５ ｇ８２０８ ｌｐｄ６８０３ ｌｐｄ８８０６ ｐ９４３ｓ ｐ９４１１ ｐ９４１２ ｐ９４１３ ｐ９４１４ ｓｋ９８２２ ｓｍ１６７０３ ｔｍ１８０４ ｔｘ１８１２ ｔｘ１８１３ ｕｃｓ１９０３ ｗｓ２８０１ ｗｓ２８１３ ｗｓ２８１５ ｗｓ２８１８ 等
-
３ピンｐｉｎ（＝３色線）の説明（図３） ・白ｇｎｄ：電源／信号共通 アース線 ・緑ｄｏ／ｄｉｎ：信号線 ・赤ｖｃｃ／５ｖ／１２ｖ：ｒｇｂ共通 電源線
-
３キーｋｅｙの説明）（：図４） ・Ⓜ＋： モード＋ キー） ７６モード 前方向 ・Ⓢ： スピード キー） 速度切替え 循環 ・Ⓜ－： モード－ キー） ７６モード 後方向 ・Ⓜ＋Ⓜ－同時押し：） ７６モード 自動切替え
-

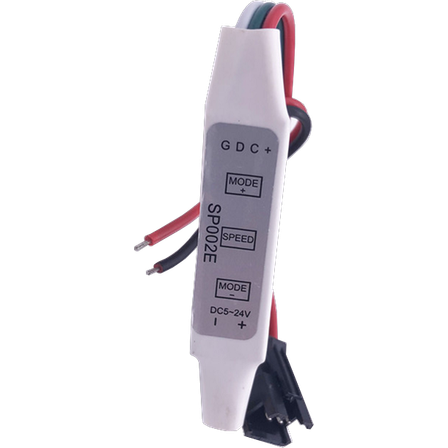

完成品写真（図５）
-
（図６）適応幻彩テープライト－１ ５ｖ 内置ｉｃ 軟質幻彩ｌｅｄテープライト 例）ｓｋ６８１２／ｗｓ２８１２ｂ－５０５０－６０ｒｇｂ カット単位：１ｓｍｄ
-
（図７）適応幻彩テープライト－２ １２ｖ 外置ｉｃ 軟質幻彩走馬ｌｅｄテープライト 例）ｗｓ２８１１－５０５０－６０ｒｇｂ カット単位：３ｓｍｄ
-
オプション部品 説明－１）：幻彩テープ側に取り付けるオプション部品です １、ｓｍ３ｐ線オス （幻彩テープ側にハンダ付け、 線対線用２．５４ｍｍ）（図８） 手動幻彩コントローラー（線出力 ｓｍ３ｐメス）と、幻彩テープ（線入力端子 ｓｍ３ｐオス）を端子接続する時に使います 幻彩テープ側の入力端子に ｓｍ３ｐオス が必要です
-
オプション部品 説明－２）：幻彩テープ側に取り付けるオプション部品です ２、ｘｈ３ｐ線オス （幻彩テープ側にハンダ付け、 線対板用２．５４ｍｍ）（図９） 幻彩コントローラー（基板出力端子 ｘｈ３ｐメス）と、幻彩テープ（線入力端子 ｘｈ３ｐオス）を端子接続する時に使います 幻彩テープ側の入力端子に ｘｈ３ｐオス が必要です
