8チャンネルのオーディオを重畳することが可能！SDIビデオ信号発生ユニットのご紹介

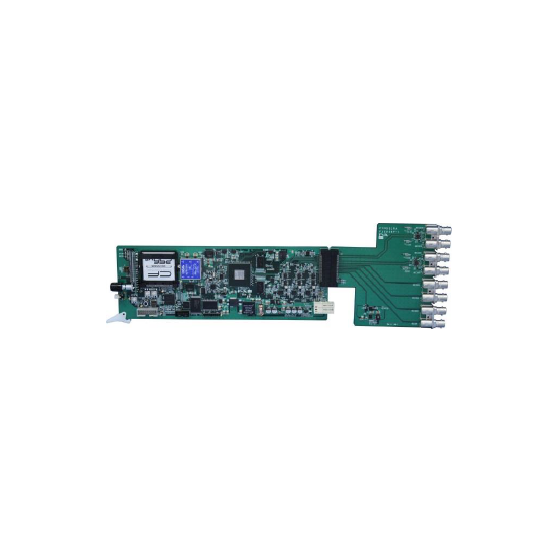

『CSG501A』は、HD-SDIフォーマットに対応したSDIビデオ信号発生ユニットです。 SDIビデオ信号は各種カラーバーを出力し、BMPファイルから、静止画像・ ロゴ表示・IDキャラクタ文字表示を行うことが可能。 NTSC-ブラックバースト、HD3値同期信号に同期し、内部音声発生器により、 8チャンネルのオーディオを重畳することができます。 【特長】 ■HD-SDIフォーマットに対応した1系統4出力 ■外部同期入力でGEN LOCKを行い、同期したSDIビデオ信号を出力 ■出力位相を、V方向に-100H～+100Hの位相可変及び、H方向に±0.5Hの 位相可変が行える ■信号出力は、SMPTEカラーバー・ARIBカラーバー、CB100%・CB75%・ BMPファイル静止画を選択することが可能 ■NTSC-ブラックバースト、HD3値同期信号に同期 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【その他の特長】 ■内部音声発生器により、8チャンネルのオーディオを重畳することが可能 ■周波数は400Hz、600Hz、1kHzから、レベルは-18dBFS、-20dBFSから選択することが可能 ■ブラック信号出力は3系統1出力で、NTSCブラックバースト信号、およびHD3値同期信号を 各系統ごとに選択できる ■各出力に対し、V方向±100H、H方向に±0.5の位相可変を行える ■独立しているブラック信号は、源信周波数が一つのため、異なるレートの違う周波数は出ない ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
