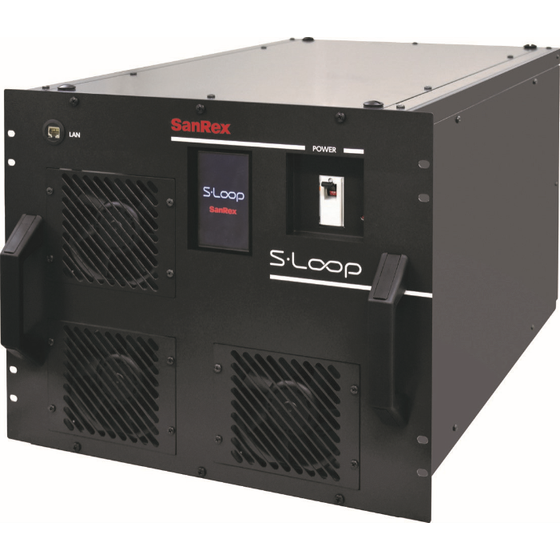

直並列の組み合わせが自由自在にできる高性能な試験・評価用電源のNEWモデル!
■ 多様な出力電圧、出力電流に対応 自由に直並列を組み合わせることにより最大4直列（2000V）、 12並列（2160A）での運転が可能（最大接続台数12台（360kW）） ■ 小型化 / 高効率化 3LEVEL PFC、DAB※2 回路の採用に加えて、自社開発の SiC MOSFET モジュール搭載により19インチラックサイズの ユニットを実現。効率は、93.5％以上（500V、60A出力時） ※2 PFC：Power Factor Correction / DAB：Dual Active Bridge ■ 高速応答、高精度 直並列使用時においても、1msec以下の立ち上がりと立ち下がり 設定精度は、定電圧0.05%以下（F.S.）、定電流0.1％以下（F.S.）、 定電力0.3％以下（F.S.） ■ 上位システムとの通信 Ethernetを介して上位装置との通信が可能 試験・評価システムとしてソフトウェア提供やシステム構築も可能
この製品へのお問い合わせ
基本情報
【仕様】 ■電源電圧：交流電圧 380V～440V （3相3線式） ■定格出力電圧：500V ■定格出力電流：±180A ■定格出力電力：±30kW ■設定・計測精度(定電流)：±0.1％（F.S.）以内 ■設定・計測精度(定電圧)：±0.1％（F.S.）以内 ■設定・計測精度(定電力)：±0.5％（F.S.）以内 ■立ち上がり時間：1msec以下（定電流：力行、回生とも設定の10→90％） オーバーシュート：定格電流の1％以内 ■効率：92％以上（500V,60A時） ■寸法・質量：482.6mm（W）×310.3mm（H）×1000mm（D） / 86kg ■その他：最大3直列・6並列運転が可能（2直列3並列、3直列2並列、1直列6並列） ※ 評価用電源として、他の容量の電源など各種電源を取り揃えております。オーダー仕様の電源製作も承ります。 ※その他詳細はこちら https://www.sansha.co.jp/products/evaluation/various-storage-battery.html
価格帯
納期
用途／実績例
EV・FC等の車載用インバータ、DC/DCコンバータ、各種電池の評価に最適
詳細情報
-
自社開発SiCモジュール搭載_FCA150AC120
-
２直列３並列６台構成導入事例
