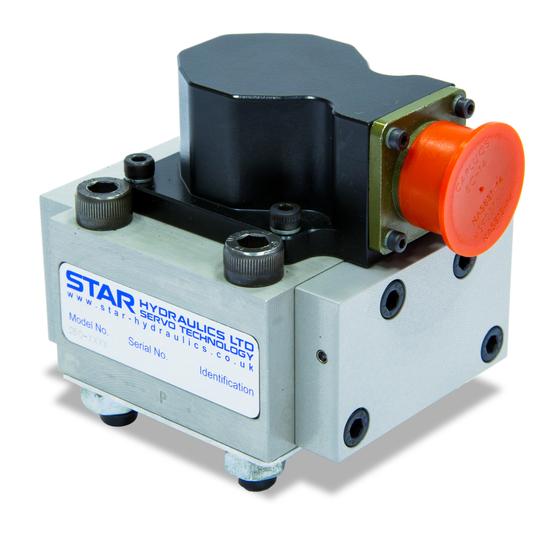

工作機械から試験機まで幅広く使えるノズルフラッパ型油圧サーボ弁
欧州で実績のある英国STAR Hydraulics製のノズル・フラッパ型油圧サーボ弁です。 工作機械から試験機まで幅広く使えるST-550シリーズ。 直動サーボ弁と違い0.2A以下の小電力で作動し、2～75L/min（△7MPa）の流量が選べます。高速で動かす必要があれば高速応答タイプも選べます。 油圧プレスなどの工作機械から材料試験機など各種試験機まで、多くの産業分野で使用可能です。 工苑は、サーボ弁を駆動するサーボアンプや信号変換器も扱っており、サーボシリンダやコントローラまで含めた油圧サーボ・ミニシステムのご相談にも対応できます。 既存の油圧サーボ弁を使った装置のお困りごともご相談ください。
この製品へのお問い合わせ
基本情報
定格流量（標準）：2、4、10、20、40、60、75 L/min（±10%、△Pv=7MPa） 定格流量（高応答）：4、10、20、40（±10%、△Pv=7MPa） シール材（オプション） NBR（EPDM、FPM=FKM） 最高使用圧力 MPa 31.5 （EPDM：28） 戻り側耐圧力 MPa 31.5 （EPDM：21） 作動油 一般鉱物油 その他お問い合わせください 耐振動性（3 軸方向5～2000Hz）：30g 防水・防塵性 EN60529 IP65 定格電流（シングル結線時）：± 8、±15、±30、±40、±100、±200mA ステップ応答 0⇔100% 標準（定格流量 ～40L/min）：8msec 高応答（定格流量 ～20L/min）：4.5msec 使用温度範囲 ℃ -20～+80 （FPM：-30～+135） ポートパターン：ISO 10372-04-04-0-92 without X port サイズ：80x88.8x72.1mm（突起部除く） 質量：1.1kg
価格情報
数量や高応答モデル、特殊仕様などで価格が変わります。 お問い合わせください。
価格帯
10万円 ~ 50万円
納期
※標準納期：2.5ヶ月 数量や時期により納期は変わります。お問い合わせください。
用途／実績例
油圧プレス（当社納入実績） ホーニングマシン 油圧材料試験機 油圧荷重試験機 油圧6軸モーションベース その他、油圧制御装置一般
カタログ（2）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
サーボ制御が得意な工苑。 ○油圧サーボ制御では、制御装置の設計や製造、制御ソフトを作成し、協力会社との連携で最適な油圧ユニットと油圧シリンダの設計・製作も行なっています。油圧サーボ弁などの選定も行っています。 ○超音波モータによる高速移動と高精度位置決め ○サーボモータ用ドライバによるロボットや無人搬送車での活用 ○受託開発による建設機械のコントローラや制御装置 ○産学連携による油圧ロボット製作、2軸または6軸モーションベースの設計・製作など動くものを作っています。
