RGB仕様のLEDライトモジュール。コントローラーは16色又はRGBの単色、点滅、フェードなど。RGB単色毎の調光器も使用可能
最小サイズ100mm×200mmから最大サイズ2400mm×1200ｍｍまで、RGBチップを使用したフルカラーLEDライトモジュール。 導光板印刷が見えなくなる拡散板仕様、両面発光仕様、配線位置などのオプションを細かく設定することでお客様の使用用途に最適な面発光の光源をご選択していただくことができます。サイン用途から工場や研究分野での検査用光源など商用から検査・研究用とまで幅広くカバーします。これらすべての分野で幅広い実績と経験で最適の光源をご提案させていただきます。
この製品へのお問い合わせ
基本情報
導光板の側面からLEDチップの光を効率よく照らし板面全体を発光させる導光板方式(エッジライト方式)を採用した面発光のLEDパネルです。 LEDライトモジュールは放熱フレームを4辺で囲むだけのフレームレス薄型のLEDパネルです。 サイズ：100mm×200mmから2400mm×1200mmまでご製作させていただきます。 RGBフルカラー 放熱フレーム幅:13.5mm 放熱フレーム厚:8mm(標準)/10mm(拡散板仕様) 特殊仕様:拡散板仕様/配線位置/導光板の変形/導光板ホール加工/導光板R曲げ加工/透明導光板仕様/両面発光仕様/その他多数実績もございます。ご希望のオプション・特殊仕様はお問い合わせください。
価格情報
LEDライトパネルの価格表をご参考にしてください。 https://www.lumitechno.co.jp/price.html お見積書は見積のご依頼をお願いいたします。 見積依頼： https://lumitechno.co.jp/price/html/Price.html
価格帯
1万円 ~ 10万円
納期
※製作納期 ２週間程度
用途／実績例
【バックライトパネル】 ・公共施設（サインパネル） ・商業施設（サインパネル・POP広告） ・店舗（サインパネル・POP広告） 【照明】 建築化照明 【検査・研究】 ・工場でのライン検査 ・その他の検査用途 ・研究用の光源
詳細情報
-
LEDライトモジュール4S10-RGB-LDP型 Ｂ(青)点灯
-
LEDライトモジュール4S10-RGB-LDP型 G(緑)点灯
-

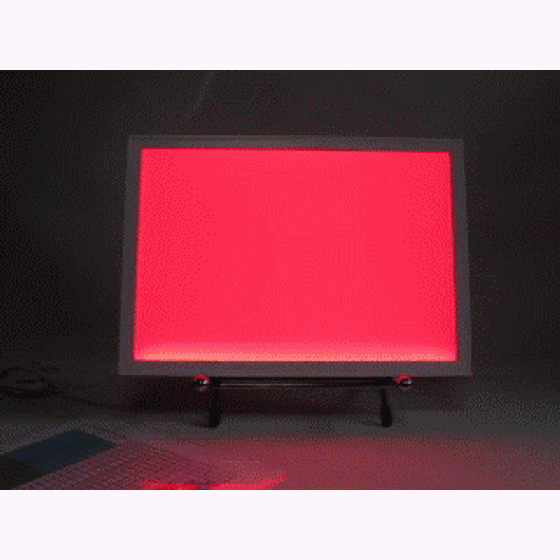

LEDライトモジュール4S10-RGB-LDP型 Ｒ(赤)点灯
-
LEDライトモジュール4S10-RGB-LDP型 Ｒ･Ｇ･Ｂ(全色)点灯
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| A4-L1116RGB-4S10-LDP | LEDライトモジュールA4-RGB-LDP型（導光板/拡散板仕様） 厚さ10.5mm放熱アルミフレーム 外寸：297mm×210mm×10.5mm 画面内寸：270mm×183mm 重量：0.8kg LED Chip RGB-9個 消費電力：2W ＲＧＢコントローラー付 入力AC100V：出力DC12V |
| A3-L1116RGB-4S10-LDP | LEDライトモジュールA3-RGB-LDP型（導光板/拡散板仕様） 厚さ10.5mm放熱アルミフレーム 外寸：420mm×297mm×10.5mm 画面内寸：393mm×270mm 重量：1.4kg LED Chip RGB-24個 消費電力：6W ＲＧＢコントローラー付 入力AC100V：出力DC12V |
| A2-L2116RGB-4S10-LDP | LEDライトモジュールA2-RGB-LDP型（導光板/拡散板仕様） 厚さ10.5mm放熱アルミフレーム 外寸：594mm×420mm×10.5mm 画面内寸：567mm×393mm 重量：2.6kg LED Chip RGB-48個 消費電力：12W ＲＧＢコントローラー付 入力AC100V：出力DC12V |
カタログ（2）
カタログをまとめてダウンロード
企業情報
弊社LEDライトパネルは導光板方式にて2007年より販売中。光源面の輝度均一度を保つため導光板はサイズ別に都度製作し、個々設計することで輝度均一度80%以上の均一な導光板となっております。 LEDチップにつきましては色温度3000Kの電球色、4000Kの白色、5000Kの昼白色、6500Kの昼光色及びRGBチップ,色温度可変2700K～6500KのLEDチップを お選び頂けます。但し色温度可変型はシート型導光板のみとなります。パネルタイプでは製作できません。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。
