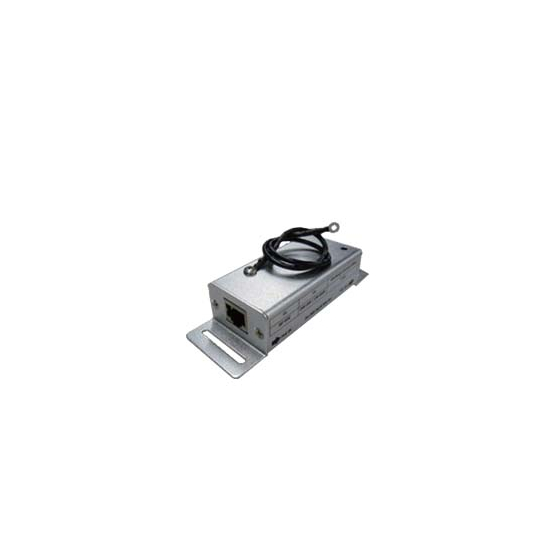

PoE++(95W)給電のイーサネットに対応のLANケーブル用サージプロテクター SD-101 ！
SD-101は10M/100M/1G/2.5Gbpsの通信速度とPoE++(95W)給電のイーサネットに対応し、LANケーブル上に発生した最大20kVまでの誘導雷から接続機器を保護するLANケーブル用のサージプロテクターです。
この製品へのお問い合わせ
基本情報
型 番：SD-101 最大負荷電流：1.0A(2ペア) / 2.0A(4ペア) 最大95W 最大連続使用電圧(Uc)：DC60V 対応ケーブル：CAT5e/CAT6 UTP/STP 接続端子：RJ45ジャック(8心)x2、アース用M3ビス 対応PoE：IEEE802.3af / 802.3at / 802.3bt / UPoE 挿入損失：1dB (10MHz/100MHz) 反射損失：-20dB (10MHz/100MHz) サージ処理方法：アースへの放電 最大放電電流：10kA (8/20μs) インパルス耐性： ノーマルモード；4kV (10/700μs) コモンモード；20kV(10/700μs) 電圧防護レベル(Up)： 信号-GND間；600V 信号-信号間；20V 保護対象：同軸ケーブル 内部導体－外部導体 応答時間：5ns 動作環境： 温度；-40～85℃ 湿度；5～95%(結露不可) 外形寸法：121(W)x25(H)x40(D)mm ※ SD-101と接地電極まではAWG18以上の太さのケーブルで最短距離で接続してください。
価格帯
1万円 ~ 10万円
納期
※数量などによって納期が変動しますので、お気軽にお問い合わせください。
用途／実績例
SD-101は10M/100M/1G/2.5Gbpsの通信速度とPoE++(95W)給電のイーサネットに対応し、LANケーブル上に発生した最大20kVまでの誘導雷から接続機器を保護するLANケーブル用のサージプロテクターです。19インチラックマウントシャーシ 1Uタイプの「CH-110 V2」(オプション)で最大８台を収納できます。 必ずアース接続が必要になりますが、その分内部構造がシンプルなため、比較的導入コストを抑えられるというメリットもございます。
