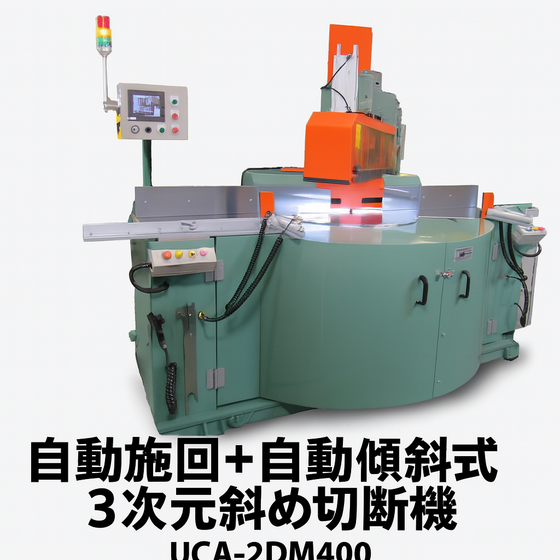

テーブル施回+刃物傾斜式！アルミ形材の角度切断に適した丸鋸切断機。アルミフレーム材や看板材など角度切断を正確安全に行います。
『UCA-2DM400』3次元アンダーカットソーは、人気の自動段取りバージョンで、必要な角度切断をすべて提供します。 アルミ長尺材の直角、斜め、三次元切断をします。アルミニウムの安全で効率的な加工用に作られており、90°と45°を切断する大規模生産に最適な選択肢となります。 この切断機は、4種類の素材長のオートポジショナーがあり、ご要望に応じてさらに多くのバリエーションを提供します。 刃物軸走行部は、研磨仕上げを行った精密丸シャフトに硬化クロムメッキを施し長期間切断精度を維持します。 また、刃物走行はボールねじ方式により、安定した切断を行う事が出来ます。 【特長】 ■精密角度制御：両振り自動旋回および片振り軸傾斜が可能。 ■タッチパネルから簡単なプログラム入力 ■角度位置だし自動化により大幅に短縮と作業者の負担軽減。 ■角度設定は、高分解能0.05度（3分）単位。 ■安全カバー兼用クランプによる安全な角度切断の実現。 ■高精度主軸と高剛性ガイドレールによる納得の切れ味。
この製品へのお問い合わせ
関連動画
基本情報
【仕様（一部）】 ■切断能力 高さ150mm×幅400mm ■テーブル旋回角度：左60度～右60度 自動旋回 ■旋回角度表示 ：デジタル表示 0.05度（3分）単位 ■刃物傾斜角度 ：0〜右45度 自動傾斜 ■傾斜角度表示 ：角度目盛 0.05度単位 ■切削油吹付装置 ：エアーミスト方式 ■補助ローラー台 ：左3.5ｍ 右2.5ｍ 定寸定規付
価格帯
納期
用途／実績例
■アルミサッシ、アルミ形材など扱う建材工場に納入されています。
詳細情報
-
✅丸鋸カバー兼用上からの押さえ｜刃物露出を防ぎ、斜め切断時の安全確保
-
✅オプション｜切削油セミドライ潤滑｜超微量ミスト状の潤滑油で切断面品質と刃物寿命向上
-
✅オプション｜手前からの押さえエアシリンダー｜ワークの斜め切断時も安定固定
-
✅オプション｜自動定寸装置（iMC1000）｜長さ指定も自動化で斜め＋定寸を同時処理
-
✅オプション｜Kakudo Sensei（角度演算ソフト）｜欲しい角度から定寸送り量を自動演算
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| UCA-2DM400 | 角度自動段取り 90度切断能力：H150ｍｍ×W400ｍｍ |
| UCA-2D400 | 角度手動段取り 90度切断能力：H150ｍｍ×W400ｍｍ |
