クラス最高の解像度 管球メンテナンスフリー
Ｘ線検査装置で世界の半導体・基板検査のマーケーットリーダーであり、欠陥検出を簡単に行うことで品質の向上に貢献します。 英国アイルズベリーを拠点とするNordsonDAGEでは、Ｘ線発生器、電源、ディテクターの主要部品を自社で設計、製造しています。 世界最高レベルでの検査ソリューションを提供します。
この製品へのお問い合わせ
基本情報

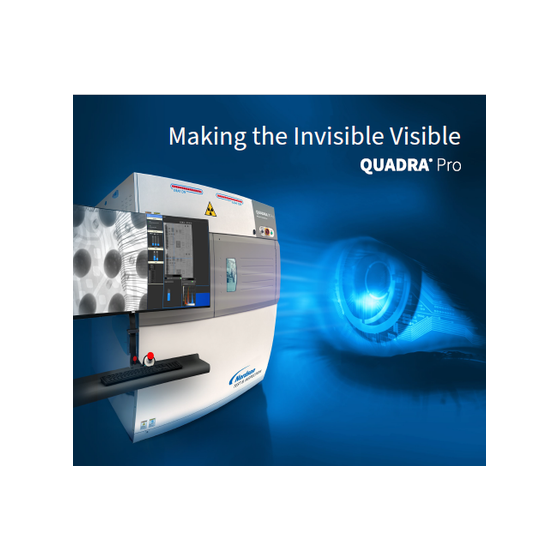

本機の特徴 ・ノードソン・デイジ社製メンテフリー仕様、シールド・トランスミッシブ管Ｘ線発生器 『Quadra NT』搭載 ・認識解像度 0.1μm（10Wまで）/ 0.3um（20Wまで） ・管電圧30-160kV、最大出力20W ・6.7M pixel フラットパネル検出器『Aspire FP』搭載 ・24インチ 4K モニター x2（デュアルモニターシステム） ・最大幾何学倍率 2,500培 デジタルズーム使用時最大 68,000倍 ・大型テーブル 508 x 444mm を採用 ・最大サンプル重量5kg、最大サンプル高さ210mmまで対応 ・Ｘ線検出器をMax70°傾動、観察ポイントを中心に360°方向から観察可能 ・マッピング機能を使って観察位置を指定、オートトラッキング機能により目標位置をずらさず観察可 ・サンプル自体（テーブル）を回転させないため、人間目線でスムースに観察ポイントに到達できます ・エアーによる防振機構（AXiS）を標準装備
価格帯
1000万円 ~ 5000万円
納期
用途／実績例
ワイヤボンドのワイヤの撮影検査 BGAのボイド、形状不良 リフローシュミレータでのボイド検査 セラミックコンデンサチップの内部透視検査 LEDデバイスの透視検査 小型電子部品、基板のX線透視撮影・CT撮影
詳細情報
-
自社設計・製造のＸ線は発生器、電源、ディテクター
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| Quadra7 | 認識解像度 0.10μm 最大出力 20W |
| Quadra5 | 認識解像度 0.35μm 最大出力 20W |
| Quadra3 | 認識解像度 0.95μm 最大出力 10W |
カタログ（1）
カタログをまとめてダウンロード
企業情報
先端エレクトロニクス・実装業界を中心に、生産部門・品質管理部門において計測機器・試験機の販売から点検修理の技術サポート、そして受託試験まで、トータルサポートしています。
