最大1260倍の高倍率観察に対応。同軸照明で金属・ウェハーなどの微細な表面を観察

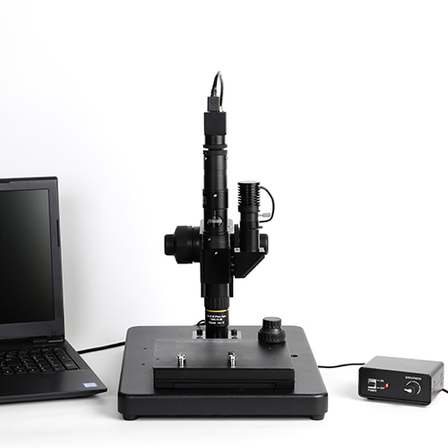

500万画素カメラと調光機能付き同軸照明を搭載した、USB3.0接続のマイクロスコープです。 研磨金属、メッキ、シリコンウェハー、ファイバー端面など、反射率の高い平面の観察に適しています。 静止画保存や2点間距離測定ができる簡易計測ソフトを標準装備しています。
この製品へのお問い合わせ
基本情報
全体仕様 ・トータル倍率 ： 180～1260倍 ※17インチモニタ換算の計算値 ・作動距離 ： 35mm ※倍率に関わらずほぼ一定 ・視野範囲 ： 180倍時：1.8×1.5mm／1260倍時：0.25×0.21mm ・撮像素子 ： 1/2型CMOS ・画素数 ： 500万画素 ・シャッター方式 ： グローバルシャッター ・ピクセルサイズ ： 2.5×2.5μm ・代表的な解像度・フレームレート ： 2600×2160／59.8fps ※PC性能・設定環境により異なる ・接続 ： USB3.0 ・照明 ： 1W同軸照明（調光・絞り機能付き） ・対物レンズ ： 10倍 ・XYテーブル ： ステージサイズ：155×180mm／移動量：75×55mm ・対応OS ： Windows 10・11（64bit） ・PC動作環境 ： Intel Core i5以上／メモリ8GB以上
価格情報
658,000円 （税抜） デモ機の無料お貸し出しも可能
価格帯
10万円 ~ 50万円
納期
~ 1週間
用途／実績例
用途・実用例 研磨金属やメッキ面、シリコンウェハーなど、反射率の高い平面の拡大観察に適しています。 同軸照明と最大1260倍の高倍率観察により、微細な表面状態の確認に活用できます。 研磨金属の表面観察：研磨面の微細なキズや加工痕の確認 メッキ部品の外観確認：メッキ表面のキズや表面状態の観察 シリコンウェハーの観察：表面の微細なパターンやキズの確認 ファイバー端面の観察：端面のキズや汚れ、欠けの確認 観察画像の記録・簡易計測：静止画の保存、校正後の2点間距離測定 ※凹凸の大きい対象物や、紙・木材など光を拡散する対象物の観察には、リング照明への変更をご検討ください。
