搬送物をエア圧力でイグチベアーをテーブル上面から持ち上げ、360°の水平方向に移動及び回転させることができます。
高精度加工されたイグチベアー（ボールトランスファー）にエアシリンダを組み合わせ、金型の段取り替えなど重量物を移動させることができます。 経済的でかつ使い易い省力化機器です。 リフト能力に対し、最適なイグチベアーを組み合わせており、高精度加工と相まって、始動抵抗値は最大荷重時においても2/100以下です。（搬送物底面＝SS400相当） たとえば、200kgの搬送物でもわずか4kgの力で移動や回転させることができます。
この製品へのお問い合わせ
基本情報

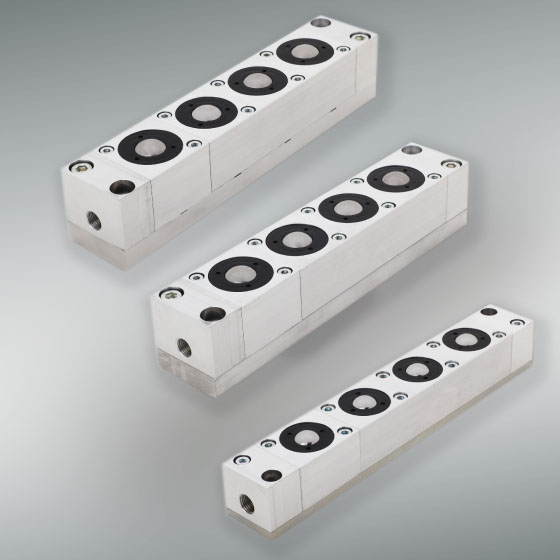

軽荷重用の38mm幅タイプ、中荷重用の50mm幅タイプに加え、重荷重用として50mm幅タイプにリフト能力をアップさせたダブルピストンタイプの３種類をシリーズ化しています。 井口機工製作所：エアボールリフタ ISR 仕様 ○ 共通仕様 ボールピッチ：50mm ボールリフタ全長L：100～1000mm ボール（イグチベアー）個数：1～19個 メインボール材質：SUJ2 ボディ材質：A6063-T5 ○ ISR-38 ボール直径=φ3/4" (19.05mm) 1本当たりリフト能力（供給エア0.6MPa）：52～988kgf ○ ISR-50S ボール直径=φ1"(25.4mm) 1本当たりリフト能力（供給エア0.6MPa）：75～1425kgf ○ ISR-50D ボール直径=φ1"(25.4mm) 1本当たりリフト能力（供給エア0.6MPa）：154～2926kgf
価格帯
納期
用途／実績例
詳しくはカタログをご覧いただくかお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
