水熱合成、ゼオライト合成、バイオマス糖化、亜臨界水、水素還元、水添、電気化学腐食試験のオートクレーブ、リアクター、高圧反応装置
【OVLシリーズ】『OVTL/UN』は静置式オートクレーブユニットです。Oリング&ボルトによるシール方式です。 セルフシールのため、ボルトの締付作業も容易です。 ■容量は3.5リットルから20リットルまで標準対応しています。 設計容量は3.5L、5L、6L、10L、20Lの容量ラインナップです。 ■標準材質SUS316の他、容器材質はステンレス（SUS304、SUS316L、SUS304L、SUS310S、SUS329J4L、S32750)、チタン、ハステロイ（HC276、HC-22、HB-2）、Alloy59、MAT21、インコネル（インコネル600、インコネル625）、インコロイ（インコロイ825）、ニッケル（Ni201）、モネル（M400）、カーペンター（C20Cb3）、ジルコニウム（Zr702）、PTFE、PEEKインナー、フッ素樹脂コートも対応可能です。■設計圧力は反応器容量ごとに異なります。代表的な設計圧力は1MPa、2MPa、3.3MPa、4MPa、5.5MPaです。■設計温度は反応器容量ごとに異なります。代表的な設計温度は、200℃、215℃、235℃、250℃、270℃です。
この製品へのお問い合わせ
基本情報

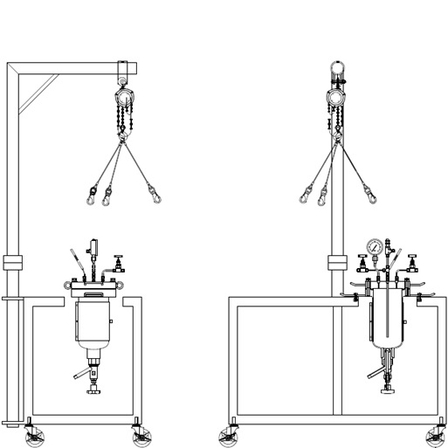

【標準仕様スペック：OVLシリーズ】【OVTL/UNタイプ】 ■設計圧力(MPa)：1～5.5MPa(カタログ参照) ■設計温度(℃)：200～270℃(カタログ参照) ■容器材質：SUS316 ■接ガス材質：SUS316 ■シール材質：FFKM Oリング ■シール方法：ボルト締付(8～12本) ■反応器容量：3.5リットル～20リットル ■反応器内径：φ129.8～φ259.4 ■液充填量：反応器容量の66.6%を上限とする ■その他要部材質：グラファイト/CF/FFKM ■適用法規：小型圧力容器 ■バルブポート数：2ポート ■標準的な構成部品は バルブ（ニードルバルブ、ストップバルブ）、圧力計（ブルドン管圧力計、連成計）、安全弁（揚程式安全弁、リリーフバルブ）、サーモウェル（温度計ポート）、サンプリングノズルなどで構成されます。 ※詳細はカタログをご確認ください。 ■圧力容器の適用法規は小型圧力容器に該当します。
価格情報
定価：2,113,000円～3,192,000円(SUS316) 2,860,000円～4,398,000円(HC276相当材：UNS N10276) 2,978,000円～3,514,000円(チタン2種) ※対応可能鋼種と価格表をカタログに併記しています。 ※実売価格はユーザー/ディーラーを明記の上お問合わせ下さい。 ※材料価格変動により、価格改定が行われる場合が有ります。 最新の価格は、公式ホームページでご確認下さい。
納期
※引合見込での在庫生産検討致します。ご相談下さい。
用途／実績例
■用途は 水熱合成、ゼオライト合成、バイオマス糖化、亜臨界水、水素還元、水添反応、電気化学試験、腐食試験などの研究開発用途に使用されます。 ■オプション品として ボールバルブ、ベローズバルブ、ドレンバルブ（フラッシュバルブ、Y形底排弁）、隔膜式圧力計、デジタル圧力計、圧力伝送器、圧力センサー、ラプチャーディスク、背圧弁、マスフローコントローラ、リサーチコントロールバルブ、高圧ポンプ（プランジャーポンプ、スラリーポンプ）、インラインガスヒーター、キャリアガス予熱器、気液分離器、照合電極、対極電極、高圧電極シール、ビューポート、可視窓付などの仕様も可能です。
カタログ（7）
カタログをまとめてダウンロード
企業情報
当社は、研究用高温高圧化学反応用リアクター、実験用オートクレーブ、 反応用圧力容器を設計、製造、販売するメーカーです。 創業当初、油圧・水圧等の部品を加工する工場として出発し、 人員体制の拡充を機に熟練した圧力容器の工作経験を拠りどころとして 製造許可の申請を行い、この度厚生労働省・栃木労働局から第一種圧力容器の 製造許可工場として認められました。 長年の豊富な経験に基づく製造技術にて、微力ながら業界の中で一翼を 担っていけるように精進して参る所存です。 ご要望の際は、お気軽にご相談ください。
