協力工場でエッチング加工にも対応！当社が設計から手掛ける簡易金型で高精度加工が可能です！

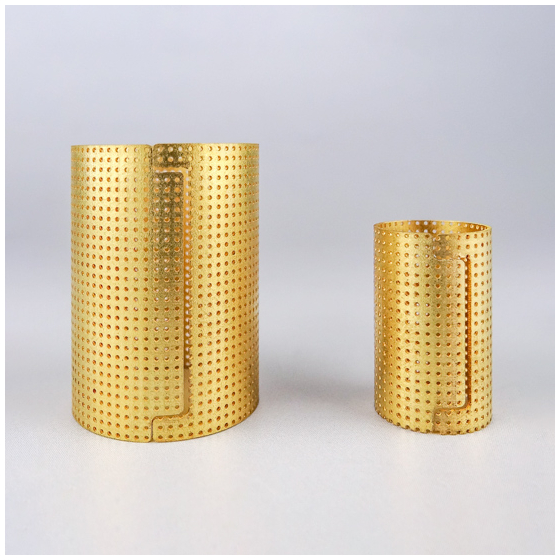

C2680-1/2Hで加工した製品の加工事例をご紹介します。 当社では通常、レーザーでブランク加工をすることがほとんどですが、この製品は小さい穴が 無数に空いており、レーザー加工では、時間がかかってしまうことや、反りなどの懸念があった ため、エッチングでブランクを加工する選択をしました。 このようなカール曲げ加工はスプリングバックが大きく、精度の確保が難しいですが、 当社では簡易型でカール曲げを行い、径の精度「±0.05」を満足しています。 さらに、突き合わせ部の隙間を0.05mm以下に抑えました。 【概要】 ■材質：C2680-1/2H ■サイズ：φ20×27mm ■板厚：t0.4 ■精度：±0.05 ■数量：50 ■納期：14日 ※詳しくは薄板板金加工.comのサイトに加工事例を掲載しております。
この製品へのお問い合わせ
基本情報
【特長】 ■高精度な加工は当社が設計から手掛ける簡易金型により実現 ■製品に応じた工程設計・金型設計ができるため、難易度の高い製品にも柔軟に対応 ■板金設備と機械設備が両方あるため、短期間での金型製作が可能 ■コストを抑えられるだけではなく、納期の短縮にも繋がった ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（4）
カタログをまとめてダウンロード
企業情報
株式会社西野精器製作所では、板金・プレス加工にも、旋盤やマシニングなどの機械加工にも、幅広く対応できる設備と体制で、お客様のあらゆる試作・部品加工のご要望に総合力でお応えしております。 曲げ型、抜き型、絞り型など、お客様ご依頼の試作品・製品の加工に必要な専用の金型や工具も、自社内で製作しています。型製作を外部に委託する必要がないため、より短納期での加工が可能です。 また、金型の創意工夫や細かな微調整、改良も社内で素早く行えるため、仕上がりの品質や精度向上の面でも、大きなプラスがあります。 1社で板金・プレス加工、機械加工もカバー、独自に培った加工技術とノウハウを活かし、微細な極小部品や難加工、難素材の加工に、日々チャレンジしています。
