同一平面上にある節点の集合を指定！各節点での電場を計算し、荷重条件として設定します

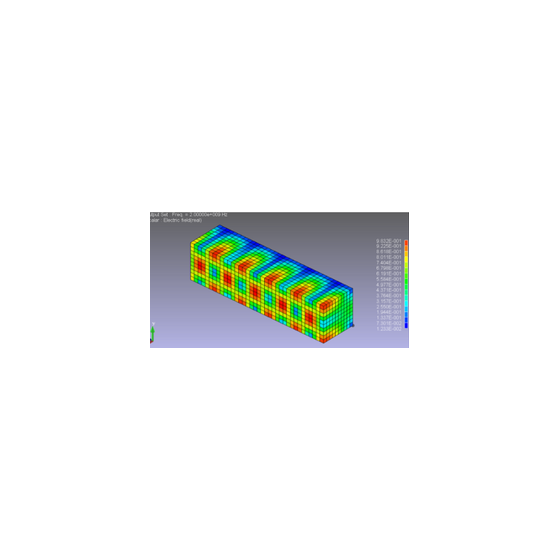

Ver8.0以前の「PHOTO-WAVEjω」では、荷重条件として節点に電場(3成分)を 設定するか、要素に電流密度(3成分)を設定する必要がありました。 Ver8.2以降ではこれらの荷重条件を自動的に設定する機能を追加。 ユーザーは同一平面上にある節点の集合を指定し、あとはいくつかの パラメータを入力するだけで、プログラムは各節点での電場を計算し、 それを荷重条件として設定します。 【課題】 ■Ver8.0以前の「PHOTO-WAVEjω」では、荷重条件として節点に電場を 設定するか、要素に電流密度を設定する必要があった ■方形導波管に電場を設定する際には、各節点の座標値から各電場成分を 設定する必要があり、ユーザーにとっては面倒な作業となっていた ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【荷重条件の自動設定方法】 ■荷重(電場)を設定したい平面上の節点にポートを指定 ■想定する電磁波のモードとしてTE波、TM波のいずれかを選択 ■パラメータのカテゴリから「電場の最大値」か「電力」のいずれかを選択 ■1次のモードから何次までのモードを計算するかを、次数の項目から選択 ■荷重条件の電場の最大値か電力の値を、「強度」の項目に入力 ■最後にポートでの位相の値を入力 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
