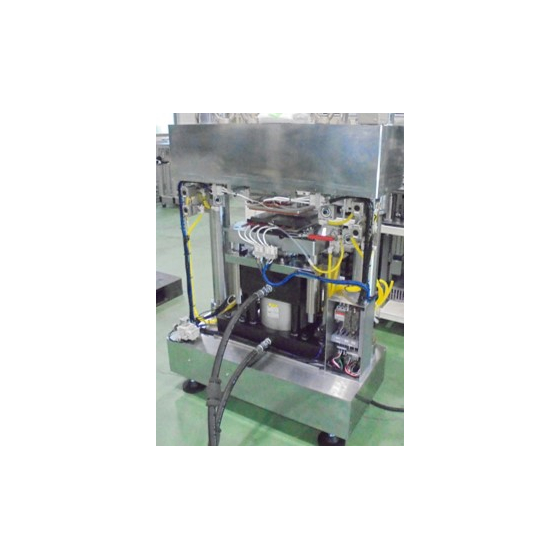

最短4秒で真空加圧！省スペースで加圧能力80トンを可能に。真空雰囲気・加温条件も可能なプレス装置！積層コンデンサ、積層工程用途に
弊社は、生産する製品特長(価格・生産数・ライフサイクル・受注形態等)に応じて、 各工程の好適な生産工法を選択し、効率的なモノづくりの流れの ご提案と具現化を支援いたします。 研究開発や工法開発評価用治具の設計・製作をしており、 電子部品の生産設備をメインに行っております。 【事例紹介】 プレスをする製品の厚みが変わる商品を流していたが、 厚みが変わると真空状態のスペースも変化するので 真空状態をキープするためにパッキンで密閉する必要がありました。 商品の高さを高速で吸収し、密閉がきる装置を探していた。 弊社では、電子部品の中のプレス工程の開発も行っている為、 高推力の真空プレス装置をご提案しました。 ■主な特長 ・加圧能力 ：80トン ・到達真空度：-98.0kPa ・加熱温度 ：常温～200℃ ・有効加圧サイズ：250ｍｍｘ250ｍｍ ・プレスストローク：42ｍｍ ・サーボプレスですので、加圧位置や加圧プロセスも自由設定可能 ・2本柱プレス装置で他の設備工程とのドッキングが容易 ※オプションにてプレス部への製品自動供給装置も追加可能
この製品へのお問い合わせ
基本情報
仕様・スペック ●写真のシートは1列構成ですが、3列まで増設可能 ●薄層シート専用装置 ●4パレット単位で積層 ●積層精度：±0.02以内 ●タクト：最速４秒／シート 【真空プレス装置本体概略寸法】 横幅940ｍｍｘ奥行き460ｍｍｘ高さ1500ｍｍ 【油圧ポンプ本体】 横幅550ｍｍｘ奥行き305ｍｍｘ高さ700ｍｍ 製品作業高さ床面より970ｍｍ程度
価格帯
納期
用途／実績例
■薄層シートの加圧積層
詳細情報
-
●写真のシートは1列構成ですが、3列まで増設可能 ●薄層シート専用装置 ●4パレット単位で積層 ●積層精度：±0.02以内 ●タクト：最速４秒／シート
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、電子部品の生産設備の開発を中心に、様々な生産工場の課題解決のご提案と実践を行ってきました。 電子部品の生産設備は、高信頼性搬送技術（高速・高精度・微細部品）が特徴で、当社の強みでもあります。 搬送技術は、生産設備に不可欠なものであり、搬送技術の改善で様々な効果が期待できます。 このようなお困りごとはないでしょうか？ １．設備タクトをもっと早くしたい ２．不良率をもっと改善したい ３．品種切替をもっと簡単にしたい ４．設備の維持管理を簡単にしたい その他、搬送技術以外でも ５．設備メンテナンスをしたいが図面がない（カム機構等） ６．工場設備のレイアウトを変更したいが難しい（時間、人手） このような課題に最適解決策をご提案、実践いたします。
