40GHzまでの高周波数帯域に対応！小スペースにて高密度実装を実現

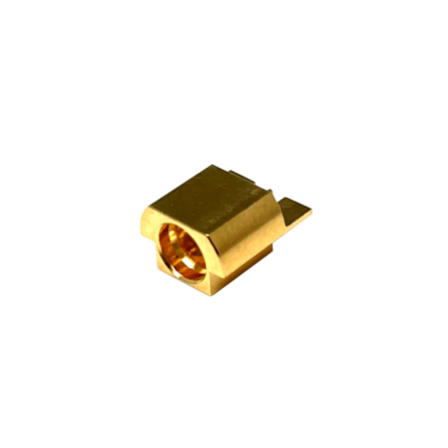

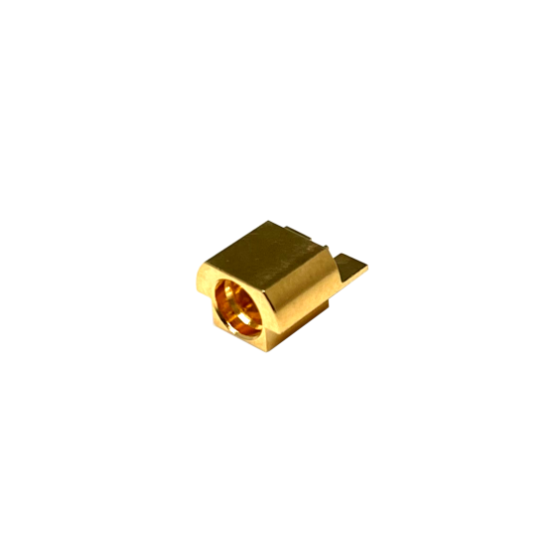

当社では、『同軸 SMPコネクタ・ケーブル加工品』を取り扱っております。 「2.92mm K変換」や「プリント基板用レセプタクル」などのほか、通常の コネクタと違いジャック側をケーブルに取付、プラグ側を機器などに 実装して使う「SMPコネクタ付きケーブル」をラインアップ。 ご要望の際はお気軽にお問い合わせください。 【SMPコネクタの特長】 ■DC～40GHzの高周波数帯域まで使用出来る製品を取り揃え ■IEC 規格準拠でMIL規格の製品とも互換性あり ■小型コネクタのため、小スペースにて高密度実装を実現 ※PDFカタログ未掲載ですので、お気軽にお問い合わせ下さい。 関連リンクのメーカーHPからも、詳細確認頂けます。
この製品へのお問い合わせ
基本情報
【仕様】 ■相当規格：IEC 61169-44 ■特性インピーダンス：50Ω ■結合方式：プッシュオン方式(Snap-On Coupling) ■定格電圧：AC 170V ■耐電圧：AC 500V one minute ■絶縁抵抗：5,000MΩ min. at DC500V ■接触抵抗：6.0mΩ max.(Center) / 3.0mΩ max.(Outer) ■使用周波数範囲：DC～40GHz 数値は代表値です。仕様は製品ごとに異なります。 詳しくはメーカーHPより、ご確認ください。 SMPコネクタ： https://www.to-conne.co.jp/products/smp_connector.html
価格情報
定価はオープンです。 単価は商流次第で変わりますので、お気軽にお問い合わせください。
納期
※在庫品は、最短当日出荷可能です。お気軽にお問い合わせください。
用途／実績例
【SMPコネクタの用途】 ■データ電送装置 ■無線基地局装置 ■マイクロ波通信機器 ■レーダー装置 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（3）
カタログをまとめてダウンロード
企業情報
株式会社トーコネは、創業73年の高周波同軸コネクタ専門メーカーです。 同軸コネクタを取り付けたケーブル加工にも力を入れてます。 ■豊富なラインナップ、短納期対応 約1000種類の同軸コネクタを通常品ラインナップとしております。 在庫品は1個から最短当日出荷も可能です。 ■自由なカスタムオーダー 同軸コネクタの自由なカスタムオーダーへと対応しております。 製作実績は10000件以上となります。 ■ケーブル加工品、短納期対応 高品質な同軸ケーブル加工品も製作しております。 1本から、通常納期2週間程度です。 最短翌日出荷の特急対応もご相談頂けます。 ■品質・環境・BCP ISO9001:2015、ISO14001：2015の認証取得しており、万全の品質体制です。 RoHS証明書、非該当証明書はHPからダウンロード可能となっており、 その他、環境調査への対応もスピーディーに行います。 事業継続力強化計画（BCP）も、 中小企業等経営強化法第56条第1項の、 規定に基づき認定を受けております。
