イメージ図・図面を作成！構想・作図・検証など時間がかかる業務を支援

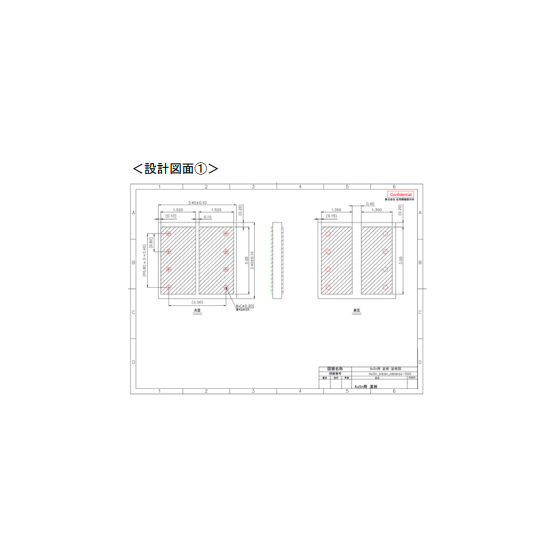

当社では、実装・試験・解析など、各種目的に応じた材料設計や 冶具・設備設計を支援する、「設計業務支援サービス」を行っております。 要求事項確認や完成品想定を目的としたイメージ図作成業務、 CADを使用した図面作成業務などを支援。 設計業務は、構想・作図・検証などいずれも非常に時間がかかる業務ばかりですので、 貴社でもお困りになっていると思います。 是非お気軽に、ご相談くださいませ。 【サービス概要】 ■要求事項確認や完成品想定を目的としたイメージ図作成業務 ■CADを使用した図面作成業務 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
カタログ（1）
カタログをまとめてダウンロード
企業情報
私たちは半導体デバイス、関連材料の研究・開発を担当されている方々の手足として問題解決のお手伝いをいたします。 （１）問題解決支援サービス 研究・開発は問題解決そのものがメインテーマです。 累計10,000件を超える関連試作の経験を活かし調査、解析、実験提案いたします。 （２）電子部品加工サービス 特にセンサー類は、専用設備対応が難しい異形なものが多くあります。 少量の場合、投資バランスが問題でスタートできない場合があります。 試作対応の経験を活かした少額投資での生産提案が可能です。 お客様で専用ライン構築されるまでの、少量時対応も行っております。 （３）試作関連治具・装置開発サービス 半導体関連材料開発当初、機能評価用の装置や治具を作製する必要が発生します。 ほとんど場合、専用評価装置が存在しますが、多機能で高額です。 開発初期段階で、単機能の比較評価用の簡易装置が必要な時にご利用いただけます。 シート関連、パッケージ樹脂、封止樹脂、蛍光体、QDなど用として実績があります。
