セット重量は12Kg！アングルキャッチャーを使い45°の長手フライス加工が可能

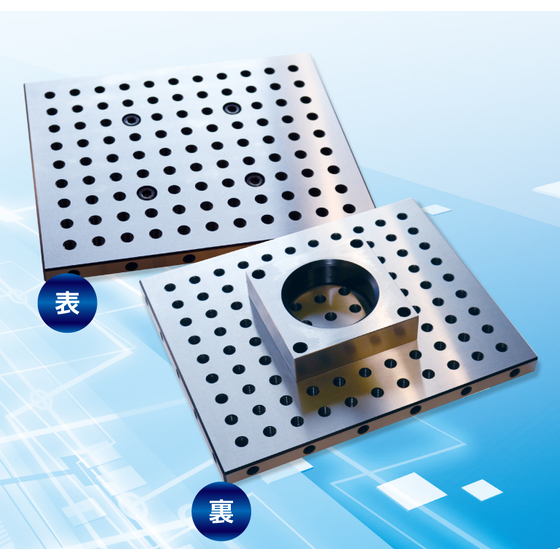

『ライジングベース』は、マシンバイスで挟める多目的ベースです。 マシンバイスやスクロールチャックで挟めない 異形ワーク(熔断材、鋳物、鍛造品等)が、種々の取り付け具の併用で マシンバイスを外さずにチャッキング。 ご用命の際は、お気軽にお問い合わせください。 【仕様】 ■ベース本体：250×300×18.5(表裏、1直角側面研磨) ■挟みブロック：□120×31t(6面研磨) ■ベース、ブロック焼き入れ硬度：HRC50～55 ■ベース本体上面に99ヶ、側端面に4面×4=16ヶ：M10のタップ加工 ■セット重量：12Kg ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【使用例】 ■マシンバイスにそのまま挟み、異形ワークをチャッキング ■アングルキャッチャーを使い45°の長手フライス加工 ■アングルキャッチャーと小型バイスで小物45°のフライス加工 ■マシンバイスでライジングベースを立てて挟めばイケールになる ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は金沢発、国内外のものづくりを支える機械工具・治具メーカーです。 「おれと～る」や「エア～タッピングマシ～ン」等の小型工作用機器をはじめ、 マシンバイスアタッチメントや研削・測定機器など、様々な製品を ご提供しております。 ご要望の際はお気軽に、お問い合わせください。
