ポイントは、片肉55.5mmの薄肉パイプ加工！外径φ214mm、全長319.5mm

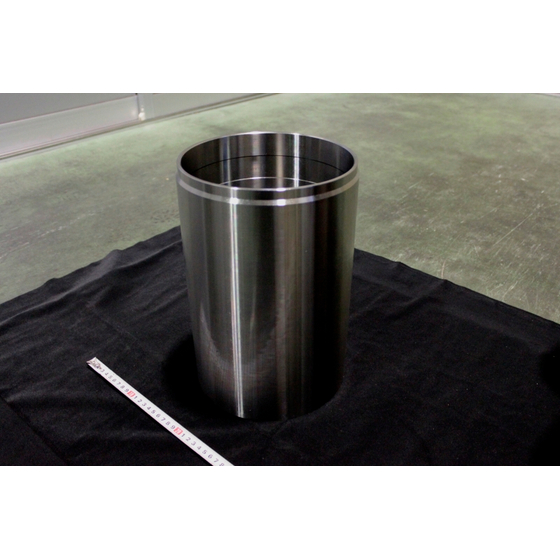

当社にて、工作機械部品のモータースリーブを製作した事例を ご紹介いたします。 薄肉と長い為、ジグとオリジナルボーイングバイト製作と、研磨仕上げ。 素材はS45Cパイプを使用。 ご用命の際は、当社へお気軽にお問い合わせください。 【事例概要】 ■素材：S45Cパイプ ■寸法：外径φ214mm、全長319.5mm ■ポイント：薄肉パイプ加工(片肉55.5mm) ■薄肉＋長い為、ジグ＋オリジナルボーイングバイト製作＋研磨仕上げ ■工程：二軸旋盤→MC ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【使用機械】 ■CAD/CAM ■治具製作 ■旋盤 ■マシニング ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（4）
カタログをまとめてダウンロード
企業情報
赤塚製作所では、主に工作機械部品および工作機械関連部品をメインに製造しております。 ここ数年は、ステンレスやアルミ等の非鉄金属の案件も増えており、またフランジワーク、円筒ワーク共に薄物ワークのご相談も増えてきております。 2017年には太陽工機の複合円筒研削機を導入、2020年にはものづくり補助金を利用して東京精密の高精度CNC三次元座標測定器XYZAX AXCELを導入し、日々精度向上に努めています。 【目安加工サイズ】 ・切削加工：内径加工最小サイズ フランジワークΦ30～、円筒ワークΦ100～ ・研磨加工 外径加工 最大サイズΦ500程度 内径加工 最小サイズΦ110 内径Φ50以下は要相談、極薄ものフランジ加工はΦ500まで（非鉄可）です。 保有機械一覧はウェブサイトにございます。 お力になれる案件がありましたら、是非一度お問い合わせくださいませ。
