最大110GHzのRF測定に対応、高精度マイクロポジショナー

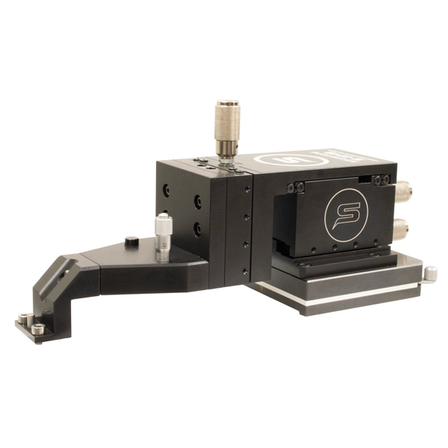

4軸インラインマイクロポジショナー、「S-M40」は、RFプローブヘッド、ハイパワープローブヘッド、4ポイント抵抗率プローブヘッド、ウェッジカード、その他様々な用途に使用できます。 X-YおよびZノブのスムーズな動きとマイクロメーター駆動の平坦化ノブにより、S-M40は最大で110GHzまでのRF、およびハイパワープロービングを実現し、市場で最も人気のあるポジショナーの一つとなっています。
この製品へのお問い合わせ
基本情報
【仕様】 位置精度 ：>2 μm 移動量 ：X,Y,Z軸 25 mm ネジ精度 ： 40 TPI コントロールノブ ：インライン プロービング方向 ：NORTH・SOUTH / EAST・WEST 固定方式 ： マグネットまたはボルト固定 平坦度セットアップ ：+/- 7.5度
価格帯
納期
用途／実績例
HF & RF マイクロ波プロービング DC から THzオーダーまでのプローブヘッドに対応 ミリ波プロービング
詳細情報
-
この実装例ではEAST-WESTタイプのヘッドを使用しています。 さらにNORTH-EASTタイプを使用することで、４方向からのプロービングが可能です。
