0.2mm以上の欠陥を検出！ピストンのピン穴部・リップ部の表面きずを、渦流探傷法により同時に検査

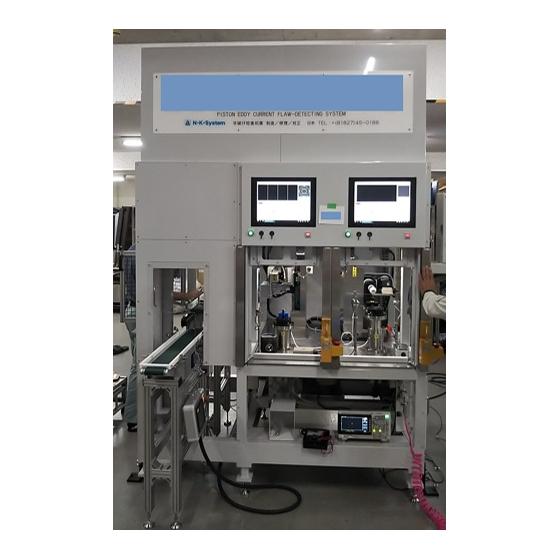

『ピストンピン・リップ部渦流探傷装置』は、ピストンのリップ部・ピン穴部にある 表面開口きずを、渦流探傷法により同時に検査・検出する装置です。 渦流検査は貴社指定の閾値に基いてOK/NG判定を行い、検査データは コンピュータ内に自動保存されます。(拡張子：CSV) 検査結果がOKの場合、ピストンはOKワーク搬出コンベア上に排出されます。 NGの場合、NGワーク用ベルトコンベアがせり出し、別に排出されます。 【検査仕様】 ■0.2～0.3mm以上の欠陥が対象 ■リップ部の検査は、ピストンを回転させながらリップ部の形状に合わせて 渦流プローブをスキャニングさせて検査 ■ピン穴部の検査は、プローブを取付けた軸を回転させてプローブ軸を ピストン内で前後動させる事によって、ピン穴の全面を検査 ■検査結果は検査モニタ上にマップ表示され、設定に基づいて合否判定 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【主な装置仕様】 ■設備サイズ(全体)：幅2184mm×奥行き1998mm×高さ2421mm ■設計部 ・探傷器本体：ECM ・測定可能チャンネル数：各1CH ・探触子数：2個 ・感度：300KHz ・ピン穴軸回転速度：900rpm ■動力源/空圧：供給電源 AC220V 3相 50Hz/0.5Mpa ■サイクルタイム：21sec/個 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
