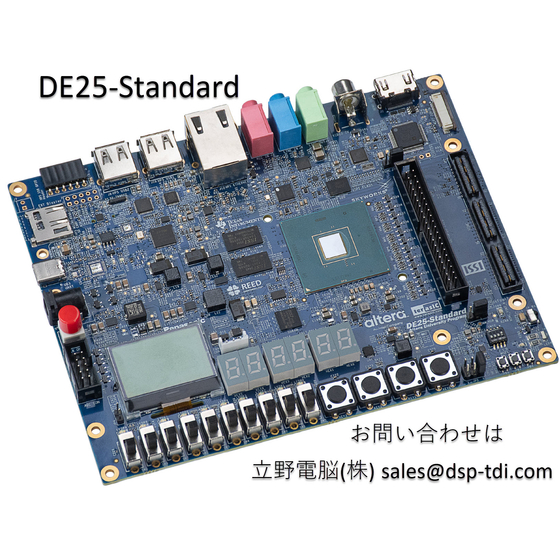

周辺リッチなTerasic Agilex 5 DE25-Standardボード(最新Rev.D) 立野電脳(株)から販売中
DE25-Standard の特徴 Cyclone V SoC世代のDE1-SoCやDE10-Standardと比較して以下の特徴があります。 ■FPGAはCyclone V世代に比べ 消費電力50%、ファブリック速度2.5倍と宣伝されている Agilex 5。 型番: A5ED013BB32AE4SCS （Agilex5 Eシリーズ、HPSコア2 x A55 + 2 x A76、TRCV有、Speed 4（最速） 138K LE） ■FPGA部とHPS部で共用する1GB DDR4、 32ビット接続 ■従来と互換のFPGA部64MB SDRAM ■ラズパイカメラなどが使えるMIPI D-PHY CSI入力またはDSI出力 ■HDMI 1080P出力対応（アナログVGA出力は削除） ■HPS 3.3V GPIO,I2C ポート ■PS/2ポートは削除 ■HSMCバスに 10G 高速シリアル 4ch
この製品へのお問い合わせ
基本情報
型番 DE25-Standard P0781 メーカー Terasic 販売 立野電脳(株) （アカデミック法人/事業者向け） FPGA Agilex 5 E 138k LE 規模 SoC A5ED013BB32AE4SCS HPSコア 2x A55 + 2x A76 FPGA or HPS共有RAM 1GB DDR4 FPGA部専用RAM 64MB SDRAM MicroSDソケット HDMI 1080P出力対応 NTSC等入力 GPIOバス 36I/O HSMCバス 79I/O(Single),3CLKIN,I²C,JTAG+4ch XCVR 6pin HPS 3.3V GPIO,I²C Header MIPI D-PHY CSI/DSI 2lanes 12bit 8ch 500kHz A/D 加速度センサ、IRポート Gigabit Ethernet ポート USB Hostポートx2 USB UART、USB Blaster III (Type-C) LED、プッシュSW、スライドSW オーディオ入出力 24bit codec 128x64dot LCD
価格情報
DE25-Standard 価格 は アカデミック 版、一般版 で異なります。 立野電脳(株) sales@dsp-tdi.comへ お問い合わせください。 電源不要の場合は安価になります。 カメラ,A/D,Servo等拡張ボードも在庫しています。
納期
※DE25-Standard 量産向けデバイス搭載、最新PCB Rev.D を立野電脳(株)では 出荷中（アカデミック版、一般版）
用途／実績例
Terasic のDEシリーズFPGAボードは、旧Altera、Intel時代を通じて企業での開発用途とアカデミック向けに大量に採用されています。 DE25-Standardは従来のDEシリーズユーザが高性能な最新FPGAへ移行することを想定して設計されています。これまで利用、開発してきたGPIOやHSMCバスの拡張ボードのほとんどが利用でき、さらに最近の需要に対応して HDMIやType-C, MIPI CSI/DSIといった要素も取り込みました。周辺リッチなDEシリーズ 最新版 DE25-Standard を次回導入時にご検討ください。立野電脳（株）はAgilex5 搭載ボードとして Terasicの DE25-Standard, Comet A65 Kit, Comet A65 SoM, Atum A5 Development kit, DE25-Nano 。Agilex 3 搭載ボードとして Atum A3 nano, DE23-Lite を取り扱います。
