アナログ計測機器であるダイハイトカウンターに エンコーダーを搭載した新モデルです
カウンターの駆動軸とエンコーダーの駆動軸を 内部BOXで同期させることで、今までのダイハイトカウンター と同様にご活用いただきながら、変位値をパルス信号で 出力することが可能になりました。
この製品へのお問い合わせ
基本情報

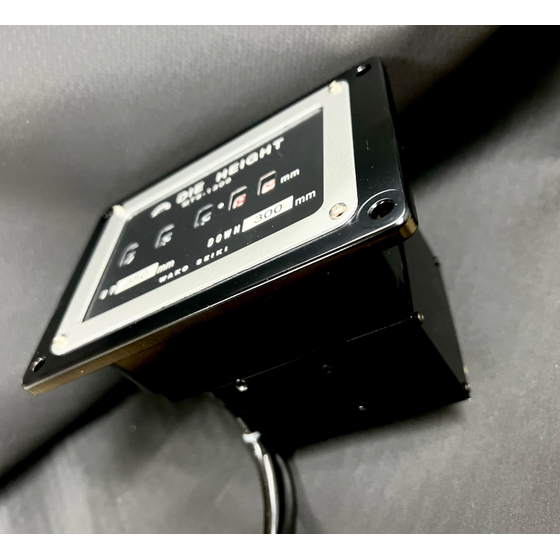

ダイハイトカウンターの底面に 「エンコーダーBOX」を設置しています。 MTS-1300型のETSシリーズではBOXのサイズは、 W82×D75×H63.5の一体型です。 【エンコーダースペック】 インクリメンタル形 シャフトタイプ 1.600p/r（単相600パルス/R、２相4倍2400パルス） 2.AB2相出力：矩形直交パルス回路 出力：NPNオープンコレクタ出力 3.電源：DC5-24V
価格情報
型式によって価格が変動します。
納期
※数量によって納期は変動します。
用途／実績例
《リノベーションやレトロフィットをご検討のお客様へ》 アナログ計測機器の耐久性と電子機器に繋がらない安心感と パルス信号で電子機器へ繋がる利便性を両立することができます。 ※マイクロスイッチの信号も同時に出力します。 《特殊製品に関して》 ご指定のメーカー、型番のエンコーダーでも搭載可能です。 お気軽にお問い合わせください。 ※サイズ等により難しい場合もございます
詳細情報
-
エンコーダーボックス内部ではマイタギヤを搭載して、ダイハイトカウンターの駆動軸とエンコーダー駆動軸を同期させることで正確に変位計測が行えます。
