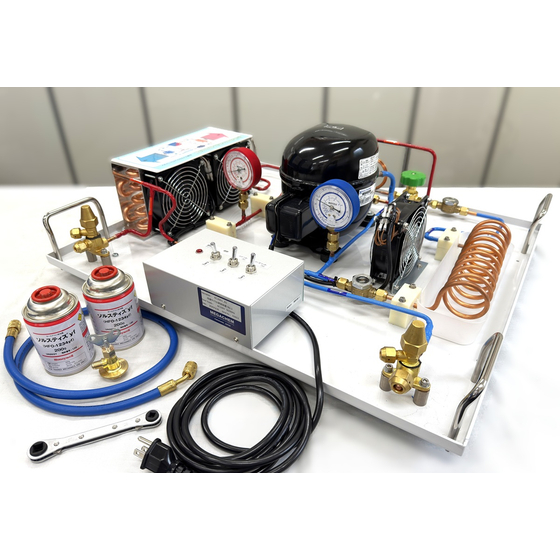

冷凍サイクル実習装置 R1234yf
HFC-134a代替冷媒として開発されたR1234yfを使用した装置です。HFC-134aに比べてオゾン破壊係数および地球温暖化係数が低く、地球環境に優しい冷媒です。 冷媒にR1234yf（カーエアコンや自動販売機用冷媒）を使用した冷凍システムを卓上型台座に分かり易く配置しました。コンプレッサ（圧縮機）から吐出した高温高圧の冷媒ガス（過熱蒸気）はドライヤ、電磁弁、サイトグラスを通過し、コンデンサ（凝縮器）にて冷却凝縮液化（過冷却液）されます。サイトグラスを経由してキャピラリチューブ（膨張弁）を通過した低温低圧の液化冷媒（飽和液）はエバポレータ（蒸発器）に入り、エバポレータ（蒸発器）にて空気と熱変換され、気化潜熱を空気にあたえてガス化した冷媒（過熱蒸気）は、サイトグラス、電磁弁を経由して圧縮機に戻ります。 各部の測定圧力と温度からP-h線図(圧力-比エンタルピ）を作成し、圧縮機出入口圧力と温度、圧縮機効率からこの装置の成績係数（COP）を算出します。
この製品へのお問い合わせ
基本情報
EC2001 仕様 寸法・重量：700 x 600 x H250mm、38kg 電源：AC100V 50/60Hz コンプレッサ：全密閉形レシプロ式 コンプレッサ出力：200W 冷媒：R1234yf 約180g キャピラリチューブ：φ1.0mm（異なる長さ3種付属） 連成計：高圧側-0.1～3.5MPa、低圧側-0.1～2.5MPa 操作温度範囲：+5℃から+30℃ 付属品：冷媒サービス缶200gx2本、サービス缶バルブ、チャージングホース、キャピラリチューブ3種類（130mm, 1040mm, 3000mm）
価格帯
納期
用途／実績例
冷媒にR1234yf（カーエアコンや自動販売機用冷媒）を使用した冷凍システムを卓上型台座に分かり易く配置しました。 納入実績：大学、工業高等専門学校、高等学校、職業能力開発大学校、民間企業様等
詳細情報
-
システム概略図
-
TM01 4CH温度表示器（別売りオプション） W70xD200xH45mm 約0.5kg、乾電池9Vx1個
-
KITS-EC2000 冷媒の熱物性及びサイクル性能計算用ソフト（別売りオプション） 理論サイクル計算用ソフトウェアです。冷媒R134a 、R404a、R410a、R1234yf、R32の理論サイクルを算出します。 実習装置で計測された各点の物性値をソフトへ入力し、コンプレッサ出入り口物性から理論サイクルを計算します。またコンプレッサ出口物性をコンプレッサ効率から求め理論サイクルを計算します。
-
EC2000a 可変ファンユニット（別売りオプション） コンデンサ（凝縮器）ファンとエバポレータ（コイル管）ファンの風量を可変するユニットです。（トライアック式 調整範囲1～100％） 装置の各ファン配線へ割り込み接続します。 ボックス寸法：W100xD70xH75mm ケーブル長さ：約1M 注意：コンデンサ側ファンの低下は、圧力上昇を伴います。圧力上限値を超えないようにしてください。
