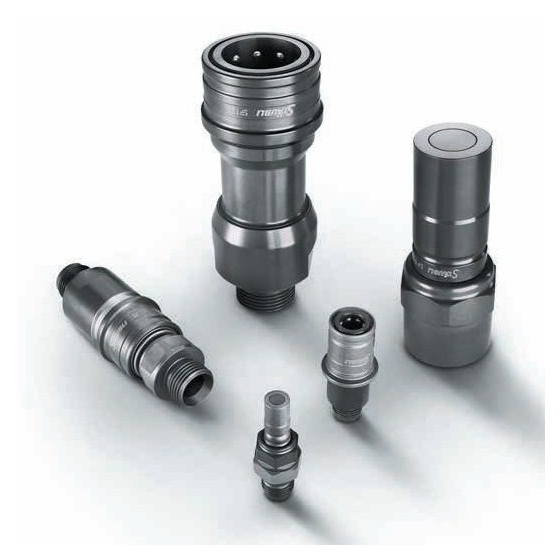

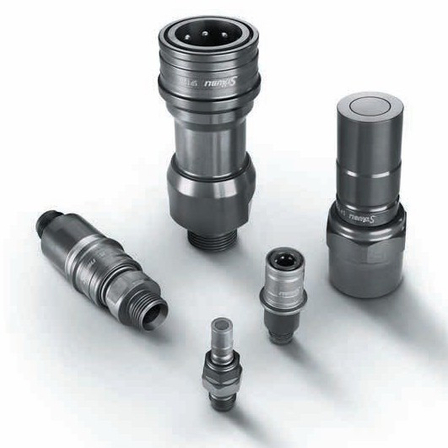

アルミ合金製で軽量！ フラッシュ・フェイス技術により、回路内への異物混入（接続時）、液だれ（分離時）がありません！
・フラッシュ・フェイス技術：回路内への異物混入なし ・液ダレなし：電気使用環境、高電圧環境下でも使用可能 ・安心出来るロック機構と頑丈な材質 ・流れを最適化：流れを最適化した内部構造による低圧力損失 ・コンパクトかつ軽量：特殊なアルミニウム合金で構成 ・設備保護のために：内圧上昇により温度上昇防止のための圧力開放バルブ（オプション）
この製品へのお問い合わせ
基本情報
サイズ：7種類 ・呼び径：5、8、10、12、17、20、25 mm 最大許容圧力：使用時の温度、サイズにより異なります。 ・～150℃の場合：40 bar (SPT 05)、20 bar (SPT 08、10、12、17、20)、16 bar (SPT 25) ・150～200℃の場合：13 bar (SPT 05)、7 bar (SPT 08、10、12、17、20)、5 bar (SPT 25) バルブの有無：両バルブ/フラットフェイス構造 シール材 ・ニトリルゴム：-15 ～ 100 ℃ ・フッ素ゴム：-10 ～ 200 ℃ ・パーフロロエラストマー：0 ～ 200 ℃ ・フッ化シリコン：-40 ～ 175 ℃ ・エチレンプロピレン：-20 ～ 150 ℃ 構成部材：表面処理を施したアルミニウム合金
価格帯
納期
用途／実績例
使用流体： ・グリコール水、熱媒油、冷却水、その他 用途： ・電子機器の冷却:コンバータ、医療画像機器、通信機器、データセンター、レーダー、その他... ・温調回路 ・水冷システム（チラー）
詳細情報
-
メネジ接続
-
オネジ接続（60°コーン付）
-
オネジ接続（JIC）
ラインアップ（6）
| 型番 | 概要 |
|---|---|
| SPT 05 /L/CG | 呼び径：5 mm / 最大許容圧力：40 bar（～150℃）、13 bar（150～200℃）/ 接続部：G 1/4、UNF 9/16-18 JIC |
| SPT 08 /L/CG | 呼び径：8 mm / 最大許容圧力：20 bar（～150℃）、7 bar（150～200℃）/ 接続部：G 3/8、UNF 3/4-16 JIC |
| SPT 10 /L/CG | 呼び径：10 mm / 最大許容圧力：20 bar（～150℃）、7 bar（150～200℃）/ 接続部：G 1/2、UNF 7/8-14 JIC |
| SPT 12 /L/CG | 呼び径：12 mm / 最大許容圧力：20 bar（～150℃）、7 bar（150～200℃）/ 接続部：G 3/4、UNF 1 1/16-12 JIC |
| SPT 17 /L/CG | 呼び径：17 mm / 最大許容圧力：20 bar（～150℃）、7 bar（150～200℃）/ 接続部：G 3/4、UNF 1 5/16-12 JIC |
| SPT 25 /L/CG | 呼び径：25 mm / 最大許容圧力：16 bar（～150℃）、5 bar（150～200℃）/ 接続部：G 1、UNF 1 5/8-12 JIC |
